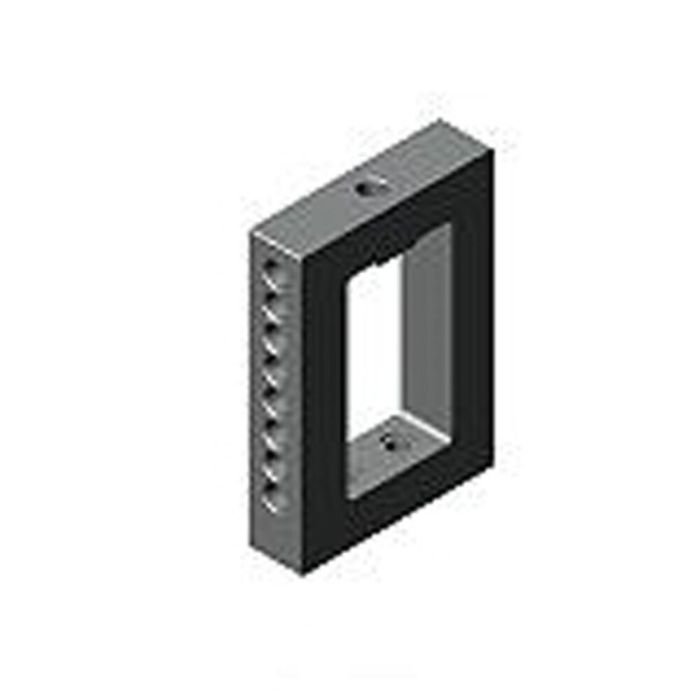

Equerre, simple rangée de perçages

Cote de référence 1 55 mm, cote de référence 2 105 mm, modèle 160x48x250 mm, ⌀ forage 22 mm, grille 50 mm

N° de commande

88757

N° de commande	N° d'article	Cote de référence A1 ±0,01	Cote de référence A2 ±0,01	ØD F7	R ±0,01	Equerrage	Poids [kg]
88740	6363-12-063	50	90	16	40	0,01	5
88757	6363-16-063	55	105	22	50	0,01	8,5

N° de commande	b	E	E1	F	H	L	L1	L2	m	ØS	ØS1	T	t1	U	U1
88740	38	12	10	28	200	140	70	19	M12	13	20	32	30	76	140
88757	48	13	13	33	250	160	80	24	M16	17	26	35	35	90	180

Plus d’information
N° de commande	88757

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
