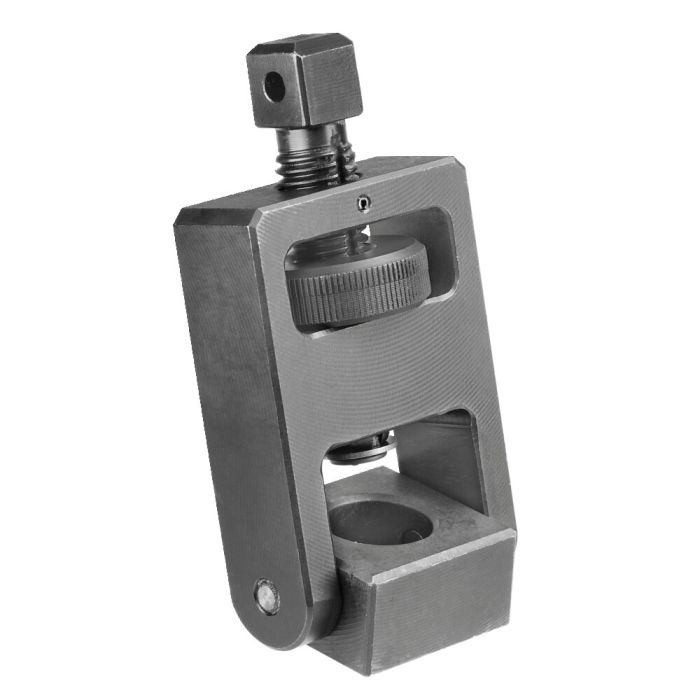

Etrier

Modèle 16, rainure 18, 20, 22, 24

N° de commande

374728

N° de commande	Modèle	Rainure	Vis G	S1 Course [mm]	Force de serrage max. accessible [kN]	Poids [g]
374710	16	14, 16, 18	M12	25,0	15	553
374728	16	18, 20, 22, 24	M16	36,0	40	1235
376632	24	28-36	M24	43,0	120	4145
376657	20	22-28	M20	43,5	75	4088

N° de commande	A	b	C	E1	F1	H1 min.	H1 max.
374710	34	34	18	50	21	83	108,0
374728	37	44	25	64	29	110	146,0
376632	58	64	41	91	48	166	209,0
376657	58	64	41	91	48	162	205,5

Remarque:
Montage exclusivement avec le jeu de fixation AMF 6541 pour patte d’accrochage.

Plus d’information
N° de commande	374728
Mode de fonctionnement	Mécanique, Hydraulique
