Filtre

Description:

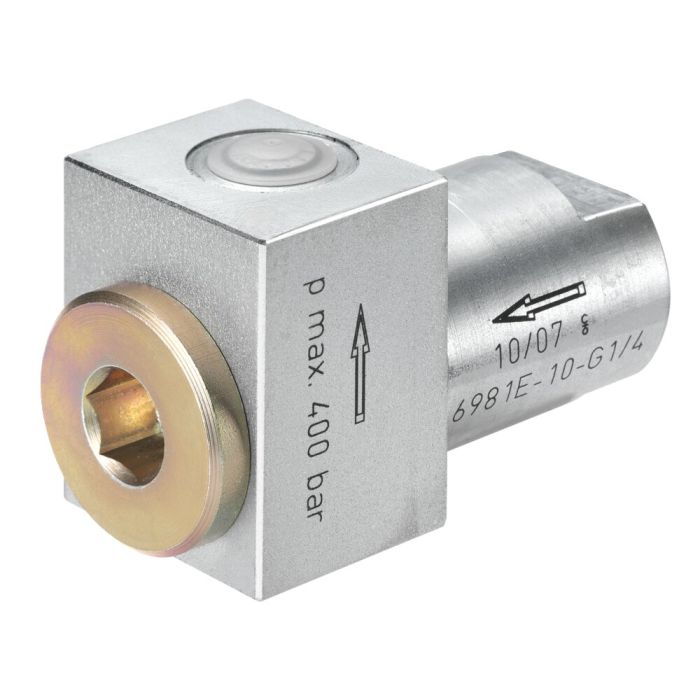

Corps de base en acier zingué. Cartouche filtrante en aluminium. Matériau filtrant en structure agglomérée métallique.

Utilisation:
Les filtres sont utilisés comme moyen supplémentaire pour protéger les composants hydrauliques. Le filtre peut être placé directement sur les tuyauteries, sur les distributeurs, ou sur les raccords.
Par exemple:
- 10 µm pour l'alimentation des amplificateurs
- 25 µm pour l'alimentation des vannes
- 40 µm pour l'alimentation des pompes et autres vérins hydrauliques

Remarque:
Plus le filtre sélectionné est fin, plus la résistance du flux est importante.
Le degré d’encrassement du filtre doit être contrôlé. Grâce à la conception du boîtier en deux parties, le remplacement de la cartouche filtrante est facile. Le sens d’écoulement doit correspondre au sens indiqué par la flèche. Pour une utilisation uniquement dans la conduite en P ou en T. La position de montage est indifférente. Le débit volumétrique pour les cartouches filtrantes est indiqué dans le diagramme du filtre 6981.
Pièce de rechange:
Cartouche filtrante 10 µm, réf. 323683
Cartouche filtrante 25 µm, réf. 323709
Cartouche filtrante 40 µm, réf. 323725
