Groupe électro-pompe

Description:

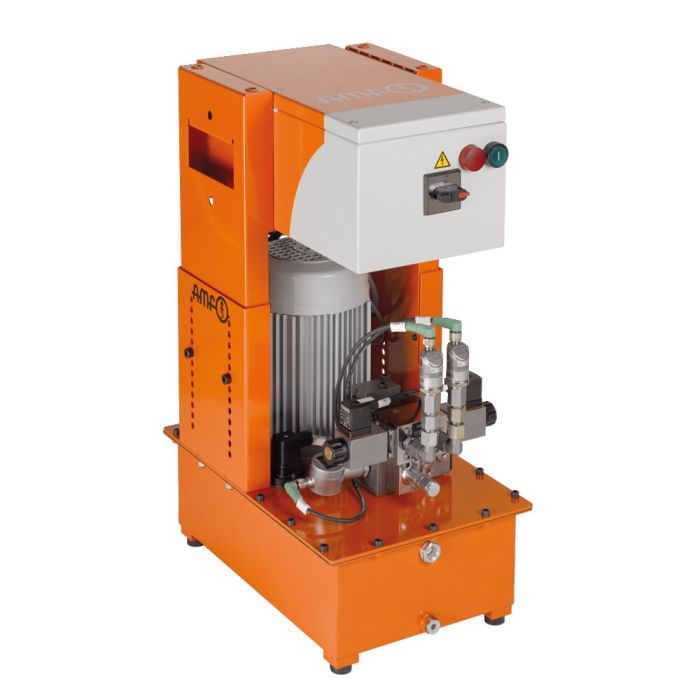

Groupe électro-pompe compact, économe en énergie et prêt à l'emploi, pour circuits hydrauliques et électriques. Complet avec: limiteur de pression et pressostat, électrovanne de distribution, manomètre, capteur de niveau avec contrôle de température, remplissage d'huile, commande électrique avec interrupteur principal, voyants de contrôle et prises pour commande à distance. Raccordement électrique complet avec connecteur CEKON, filtre à pression avec unité de filtrage de 25 µm. Alimentation hydraulique par raccord fileté. 2 x 5 l d’huile hydraulique HLP32 sont compris dans la livraison.

Utilisation:
Ce groupe électro-pompe est majoritairement utilisé comme élément de commande et d'entraînement pour des dispositifs de bridage à simple et double effet.

Type de commande électrique:
Pour le raccordement d'un pupitre de commande à 1 circuit, n° 6906B-2-1 réf. 324723

Caractéristiques:
La pompe à piston radial est entraînée par un moteur triphasé standard de la catégorie de rendement énergétique IE3. Le moteur est protégé contre la surcharge par un disjoncteur-protecteur et un thermocouple. Le réglage de la pression est assuré par un limiteur de pression (DBV) et un pressostat électronique central (EDS). Le contrôle de la pression est assuré par les pressostats électroniques (EDS) dans les canaux A et B. Ils sont situés à proximité immédiate de la vanne multi-voies. Ces pressostats électroniques commandent la vanne multi-voies dans la position de travail ou la position zéro et transmettent le signal d'activation ou de désactivation du moteur de pompe.

- Consommation électrique et augmentation de température plus faibles.
- Aucune influence de la chaleur sur la colonne hydraulique dans les distributeurs et les vérins
- Aucun risque pour les pièces dû à une augmentation de pression excessive
- Aucun risque de blessure en cas de contact avec les mains
- Aucune diminution de la force magnétique
- Durée de vie supérieure des aimants

Le groupe électro-pompe fonctionne en service intermittent. En cas de chute de pression dans le canal A ou B, la pompe est automatiquement réenclenchée par les pressostats électroniques EDS. Le capteur électrique de niveau d’huile intégré avec contrôle de la température coupe la pompe en cas de volume d’huile insuffisant ou de température d'huile trop élevée, et le voyant lumineux de la commande électrique s'allume.

Remarque:
Lors du raccordement des éléments, veiller à une purge parfaite. Le pompage d'appoint, en cas de chute de pression, doit avoir lieu au maximum 2 fois par minute. Le groupe électro-pompe ne doit pas fonctionner en permanence.

Sur demande:
Deux, trois et quatre circuits de bridage sur demande.
