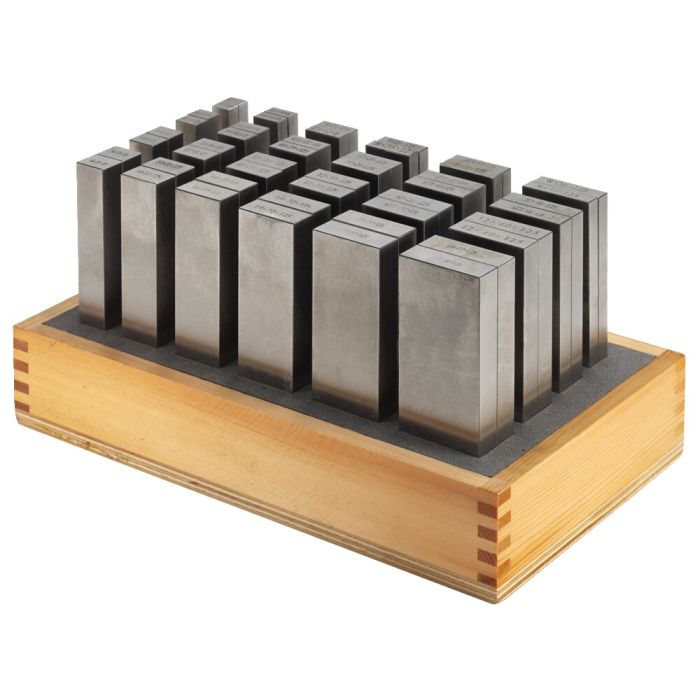

Jeu de cales parallèles, exécution de grande précision
Description:
Taille 100, contenu par paire (lxH) :
2x5 / 2x10/ 2x15/ 2x20/ 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm
Tailles 125 et 150, contenu par paire (lxH):
8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm
Classe de qualité :
SP = Superprécision, P = Précision, S = Standard
Utilisation:
Ces cales sont utilisées comme cales d'épaisseur pour des pièces dans les opérations d'usinage les plus diverses. La haute précision des cales garantit le bridage parallèle de pièces.
Remarque:
Cotes résiduelles suivant DIN ISO 2768 - m.
indication de la taille côté frontal sur le produit.
Avantages:
- résistance à la friction élevée et longue durée de vie
- caisse en bois pour une manutention parfaite au poste de travail et un rangement sécurisé
- Différentes classes de qualité pour chaque cas d'application
| N° de commande | 75606 |
|---|---|
| Type de produit | Cales |
| Classe de qualité | 3 - Superprécision |
| Longueur [mm] | 100 |
| Caractéristiques spéciales | Kit |
