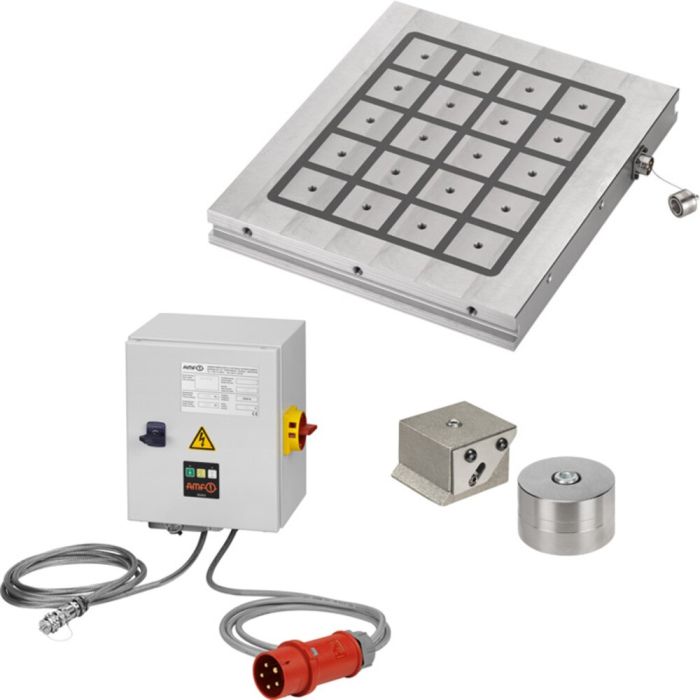

Kits promotionnels de bridage magnétique

780 x 390 mm, force de maintien max. 200 kN

N° de commande

559726

Variantes de produits

N° de commande	Kit	A [mm]	B [mm]	A1 [mm]	B1 [mm]	H ±0,1	Taille des pôles [mm]	Nombre de pôles	Force de maintien [kN]	Épaisseur min. de la pièce [mm]	Poids [kg]
559720	1	390	330	310,5	250,5	43	50	20 C62	80	12	55
559721	2	580	390	250,5	310,5	43	50	40 C62	160	12	96
559726	3	780	390	310,5	310,5	43	50	50 C62	200	12	111

Détails

Caractéristiques:
Cette construction spéciale et de haute qualité permet d'atteindre des forces de maintien très élevées.
La force de maintien maximale indiquée correspond à une occupation totale de l'ensemble des pôles.
En cas d'éventuelle détérioration de la surface, celle-ci peut être rectifiée jusqu'à 4 mm afin de restaurer la qualité de surfaces originelle.
À la livraison, les plateaux de bridage magnétiques ont une épaisseur de +/- 0,1 mm.
Le connecteur de sécurité de l’unité de commande est unefiche à baïonnette IP 65 avec couvercle de protection. Les forces de maintien optimales sont atteintes à partir d'une épaisseur de matériau ou de pièce de 12 mm.
Une rainure de serrage sur les deux côtés des faces frontales est disponible pour la fixation sur la table de la machine. Des alésages de fixation peuvent également être réalisés dans les plateaux de bridage magnétiques. Pour ce faire, demander un schéma de perçage à AMF.

Spécifications techniques
