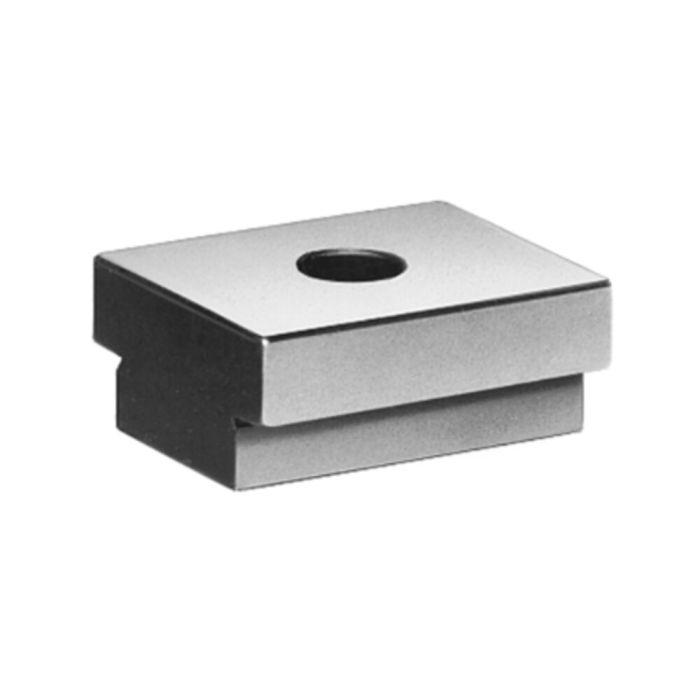

Lardons percés, étagés

Largeur rainure dispositif/machine 20 mm/16 mm, forme A

N° de commande

71589

Variantes de produits

N° de commande	Largeur rainure machine B	Largeur rainure dispositif	Forme	H	L	Vis ISO4762	Poids [g]
71555	10	20	A	10	22	M6x10	20
71563	12	20	A	10	22	M6x10	25
71571	14	20	A	10	25	M6x16	28
71589	16	20	A	10	25	M6x16	30
71597	18	20	A	10	25	M6x16	30
71613	22	20	C	12	32	M6x16	50
71621	24	20	C	12	32	M6x16	55
71639	28	20	C	12	32	M6x16	60
71647	36	20	C	12	32	M6x16	75

Détails

Utilisation:
Ces lardons d'un emploi assez courant, sont vissés par paire dans les montages et les étaux de machines. Il est nécessaire de les changer pour utilisation sur table de largeur de rainure différente. Pour les outillages particuliérement lourds, les lardons libres DIN 6323 sont plus indiqués.

Spécifications techniques

Plus d’information
N° de commande	71589
Type de produit	Lardons
Rainure [mm]	16

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
