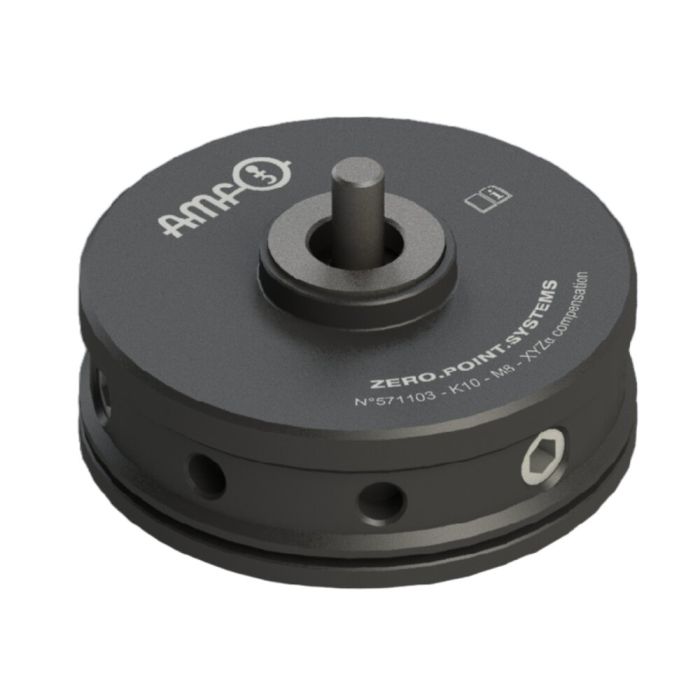

Élément de compensation, compensation xyzalpha
Utilisation:
Élément de compensation pour compenser les imprécisions de la pièce par rapport au système de bridage du point zéro dans le plan XY et l’axe Z. De plus, l’élément de compensation dispose d’une compensation d’angle de +/- 3°. L’élément est appuyé contre la surface grâce à la force de ressort, puis est fixé en actionnant le goujon. En position de base, l’élément de compensation est sorti. La compensation XY est bloquée sans déformation par le serrage du module de serrage. L’élément de compensation est monté à l’aide d’un tirette de serrage sous-dimensionné (vis de tirette taille 10 : M8, vis de tirette taille 20 : M12) et serré à l’aide d’une clé à crochet.
Remarque:
Pour le montage du tirette de serrage sur l’élément de compensation, le kit de montage 6370ZMWA est disponible séparément.
- Taille 10 : réf. 571125
- Taille 20 : réf. 571126
* Veuillez respecter la notice de montage.
| N° de commande | 571105 |
|---|---|
| Type de produit | Élément de compensation |
| Mode de fonctionnement | Mécanique, Hydraulique, Pneumatique |
| Taille du module de serrage | 20 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
