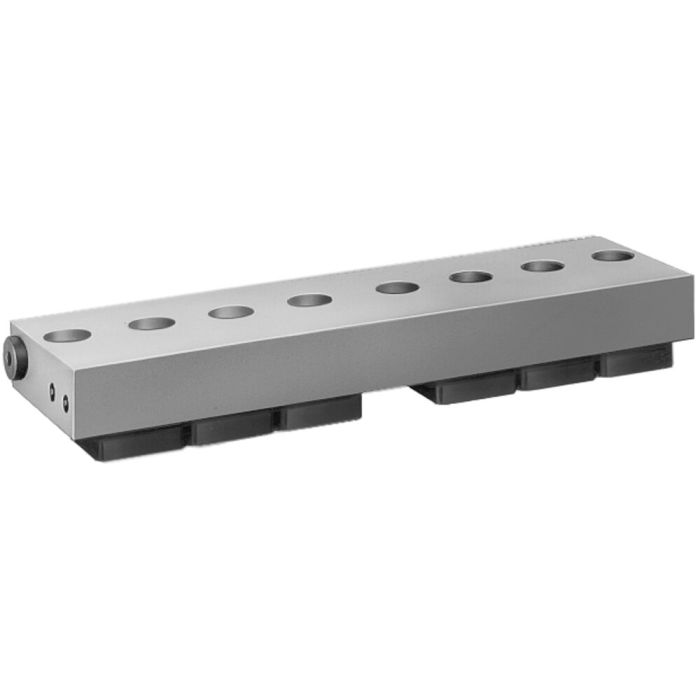

Élément de serrage long
Pression de service max. 400 bar, max. force de serrage 1x120 kN, course 6 mm, simple effet
N° de commande
61630
Description:
Corps de base en acier de traitement, phosphaté. Piston cémenté et rectifié. Ressort de rappel incorporé, avec limiteur de course.
Utilisation:
Pour le serrage et le desserrage rapide sur table de presse ou coulisseau. Approprié pour outils ou palettes de hauteur identique. L'élément de serrage se visse avec la barre de positionnement sur la table de presse ou le coulisseau. Adaptable aux barres de positionnement: N° 6945-22-07.
Sur demande:
Dimensions spéciales sur demande.
| N° de commande | 61630 |
|---|---|
| Type de produit | Barres de serrage |
| Force de serrage max. [kN] | 120 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Barre de positionnement Nr. 61705 Prévue pour l'éléments de serrage N° 6945-22-20-1x3, 6945-22-20-2x3, 6945-22-20-1x6
- Protection avant Nr. 61077 Protège les éléments de serrage lors de l'introduction de la palette porte-outils sur la presse
