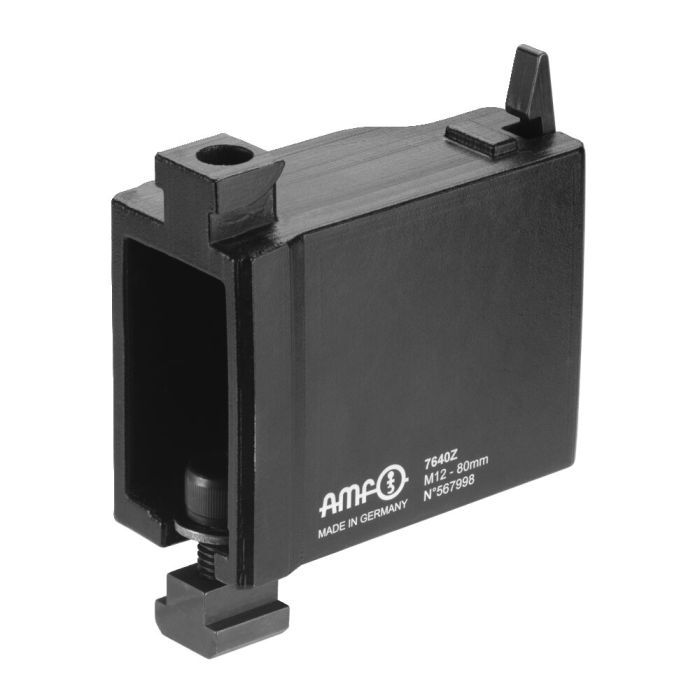

Élément intermédiaire avec fermeture rapide

Utilisation:
Monter l’élément intermédiaire avec le jeu de fixation 7640BFS sur la table de machine. Raccorder ensuite la bride compacte via la fermeture rapide. Fixer l’unité de serrage sur la table de machine au couple de serrage spécifié. La pièce à usiner peut désormais être bridée.

Remarque:
- N’utilisez que le kit de fixation AMF correspondant 7640BFS.
- En cas d’utilisation de l’élément de bridage sans écrou pour rainure en T DIN508, la résistance à la traction de la plaque de logement ne doit pas être inférieure à 900 N/mm².
- Recommandation : ne pas monter plus de 2 éléments intermédiaires l’un sur l’autre.

Avantages:
- La nouvelle fermeture rapide permet un raccordement sans vis des éléments intermédiaires entre eux et avec la bride compacte.
- Transition continue des hauteurs de serrage.
- Bridage sécurisé de la vis de fixation au couple de serrage spécifié.
