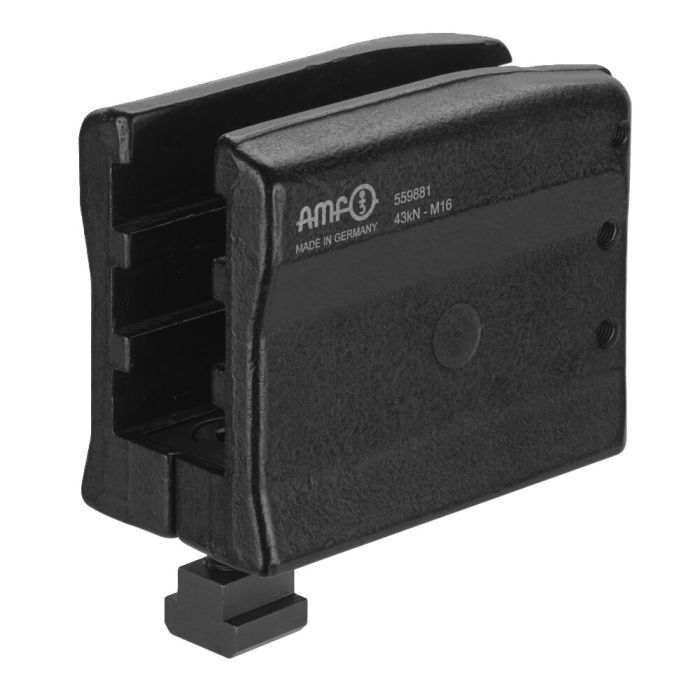

Élément support 3 niveaux
Remarque:
- La charge maximale peut varier en fonction du bridage et de l'état du filetage (graissage).
- Pour réduire l'usure de la vis de réglage, nous recommandons l'utilisation de la graisse pour vis AMF n° 6339. Elle présente une association synergétique de lubrifiants solides particulièrement efficaces, résiste à la chaleur et est lavable.
- N'utilisez que le kit de fixation AMF correspondant no 7630BFS.
- En cas d'utilisation de l'élément de bridage sans écrou pour rainure en T DIN 508, la résistance à la traction de la plaque de logement ne doit pas être inférieure à 900 N/mm² !
- Ne convient pas pour une utilisation sur des machines de moulage à injection sous pression et des presses.
Avantages:
- sécurité anti-perte par goujon sur toutes les classes
- plage de réglage triple en continu
- forces de serrage élevées de 22 à 49 kN
- la grande robustesse de la construction permet un serrage rapide et simple
- utilisation dans des rainures en T de 14 à 28 mm ou des plaques modulaires M12, M16, M20
| N° de commande | 559931 |
|---|---|
| Type de produit | Bride surpuissante |
| Modèle/charge statique [kN] | 49 |
| Rainure [mm] | 22 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Bride surpuissante Nr. 554198 Modèle 49, charge statique max. 49 kN, rainure 22 mm, plaque modulaire M20, hauteur 7-88 mm
- Bride surpuissante 3 niveaux Nr. 559882 Modèle 49, charge statique max. 49 kN, plaque modulaire M20, hauteur 16-169 mm
