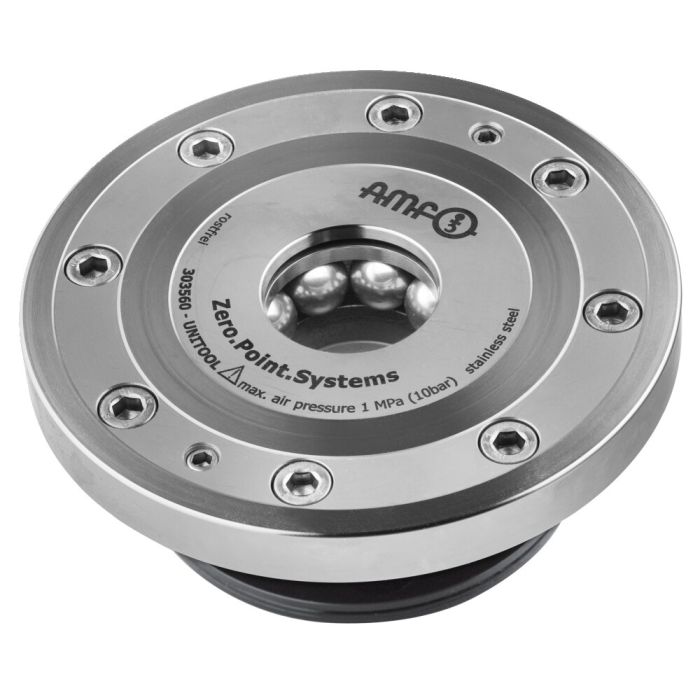

Module de serrage à intégrer «Unitool»

Utilisation:
Système de bridage du point zéro pour un temps de serrage optimisé lors de l'usinage avec ou sans enlèvement de copeaux.

Remarque:
Le module de serrage à intégrer se caractérise par des forces de maintien et de traction élevées. Il s'ouvre pneumatiquement (1) et se verrouille mécaniquement par la force des ressorts. Pour atteindre les forces de traction indiquées, une brève assistance pneumatique verrouillage (Turbo) (2) doit être appliquée en complément de la force des ressorts. La déconnexion ultérieure des conduites d'alimentation est possible après verrouillage (le module reste verrouillé sans pression). L'utilisation de multiplicateur pneumatique de pression n° 6370ZVL-005 est recommandée.
La cavité du module de serrage est dotée de deux orifices d'alimentation:
1x ouverture pneum. (1) / 1x assistance pneum.verrouillage (Turbo) (2).
Utiliser exclusivement les modules «Gonzales» entre eux sur une même plaque outillage

* Veuillez respecter la notice de montage.

Sur demande:
- Croquis de montage
