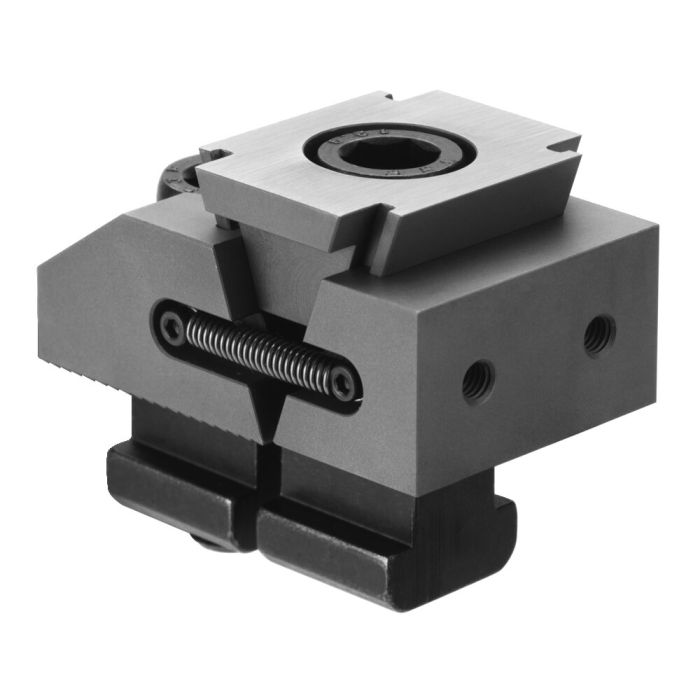

Mors de serrage avec mors fixe, lisse

Pour tendeur 5 axes, largeur 40 mm

N° de commande

429514

Variantes de produits

N° de commande	Modèle	A min.	A max.	b	B1	G	H min. [mm]	H max. [mm]	H1	L	Couple de serrage max. [Nm]	Force de serrage F [kN]	Poids [g]
429514	40	68,5	76,5	40	20	M5	22	29,5	11	22	65	30	525
429530	72	65	76	72	36	M6	29	39,5	14,5	22	65	30	1085

Détails

Description:
Matériau: Acier cémenté 21MnCr5
Hautement allié et cémenté à 52 HRC. Épaisseur de la cémentation 0,6 mm

Utilisation:
Grâce au mors de serrage AMF, les pièces sont serrées rapidement et en toute sécurité. Le bridage est effectué au moyen d'une vis cylindrique et de l'élément de cale qui permet de mouvoir le mors et, par conséquent, de caler la pièce contre la butée.
