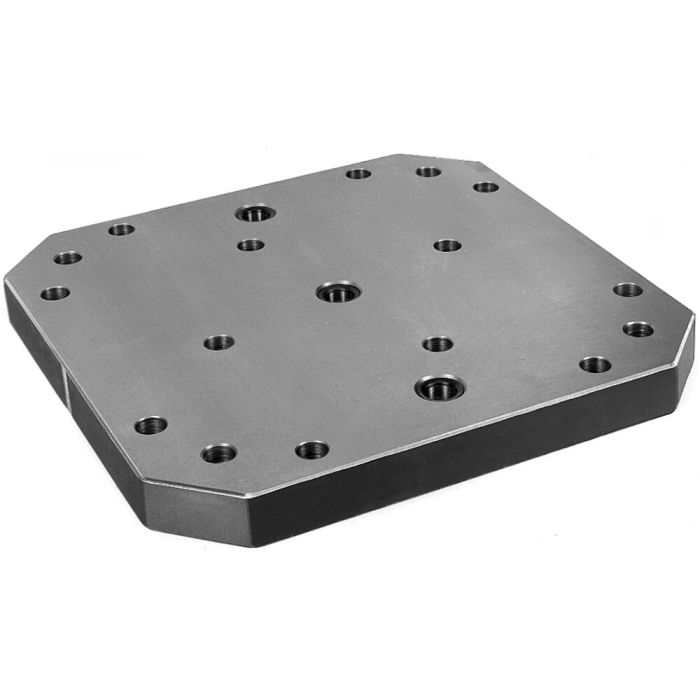

Palette

Modèle 630x630 mm

N° de commande

86892

Variantes de produits

N° de commande	Modèle AxB	H	Tolérance H	ØN	Øp	Trous d'alignement L1 ±0,013	Trous d'alignement L3 ±0,013	ØS	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2
86850	400x400	38,2	±0,05	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25
86868	400x500	38,2	±0,07	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25
86892	630x630	47,2	±0,08	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100

Détails

Caractéristiques:
Parallélisme: 0,01/100 mm Faces verticales: façonnées Dureté: non trempé Matériau: acier cémenté Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 Embase: avec perçages de fixation suivant tableau ou plan et standard machine suivant DIN 55201 Contour: découpe/sciage à l'autogène

Spécifications techniques

Plus d’information
N° de commande	86892

CAD

Téléchargements

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Palette Nr. 87148 Filetage de serrage M12, grille 40 mm, modèle 630x630 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	N° d'article	Poids [kg]
86850	6361B-400x400-1	45
86868	6361B-400x500-1	57
86892	6361B-630x630-1	140
