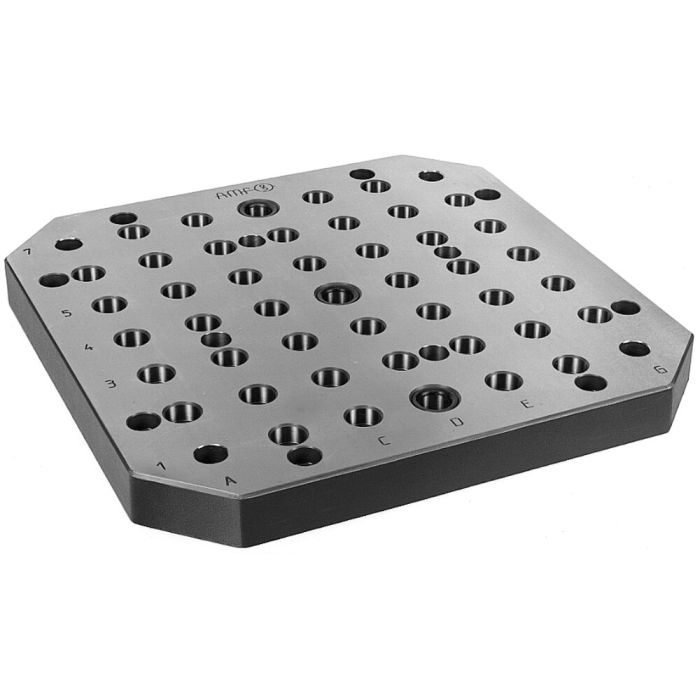

Palette

Filetage de serrage M12, grille 40 mm, modèle 320x400 mm

N° de commande

86967

Variantes de produits

N° de commande	N° d'article	Z1 x R	Z2 x R	Nombre de perçages de positionnement	Poids [kg]
86942	6361D-320x320-1	240	240	48	27
86967	6361D-320x400-1	240	320	61	34
86983	6361D-400x400-1	320	320	75	42
87023	6361D-400x500-1	320	400	92	53
87064	6361D-500x500-1	400	400	115	69
87106	6361D-500x630-1	400	560	158	84
87148	6361D-630x630-1	560	560	214	131
87189	6361D-630x800-1	560	720	272	165
87221	6361D-800x800-1	720	720	345	254
87262	6361D-800x1000-1	720	880	428	320

N° de commande	Modèle AxB	H	Tolérance H	ØN	Øp	Trous d'alignement L1 ±0,013	Trous d'alignement L3 ±0,013	ØS	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2
86942	320x320	38	± 0,02	20F7	20F7	100	-	13	40	100	-	-	25	100	-	-	25
86967	320x400	38	± 0,02	20F7	20F7	100	150	13	40	100	100	-	25	100	175	-	25
86983	400x400	38	± 0,02	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25
87023	400x500	38	± 0,02	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25
87064	500x500	38	± 0,02	20F7	20F7	200	-	13	60	200	100	225	25	200	225	100	25
87106	500x630	38	± 0,02	20F7	20F7	200	200	13	60	200	100	225	25	200	225	100	25
87148	630x630	47	± 0,03	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100
87189	630x800	47	± 0,03	25F7	25F7	200	300	17	70	200	100	300	100	200	300	100	100
87221	800x800	57	± 0,035	25F7	25F7	300	-	17	100	300	100	300	100	300	300	100	100
87262	800x1000	57	± 0,035	25F7	25F7	300	400	17	100	300	100	300	100	300	300	100	100

Détails

Caractéristiques:
Filetage de serrage (M): M12 Écart grille (R) : 40 mm ± 0,01 mm Trou grille (D): Ø 16F7 Trou grille (E): 12 Parallélisme: 0,01/200 mm (état fixe) Faces verticales: façonnées après nitruration Dureté: 700-100 HV1 nitruration au plasma Matériau: acier cémenté Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 Contour: découpe/sciage à l'autogène

Spécifications techniques

Plus d’information
N° de commande	86967
