Palette

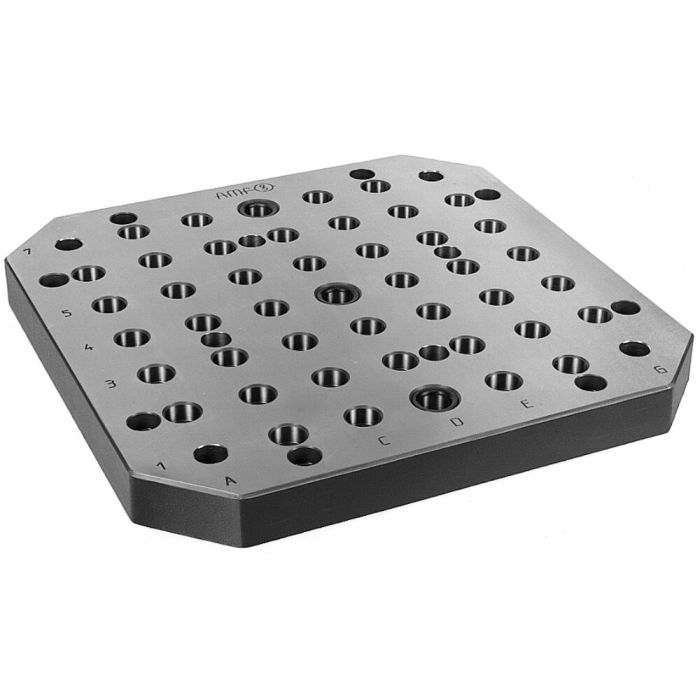

Filetage de serrage M16, grille 50 mm, modèle 500x500 mm

N° de commande

87080

Variantes de produits

N° de commande	N° d'article	Z1 x R	Z2 x R	Nombre de perçages de positionnement	Poids [kg]
87007	6361D-400x400-2	300	300	43	42
87049	6361D-400x500-2	300	400	56	53
87080	6361D-500x500-2	400	400	75	68
87122	6361D-500x630-2	400	500	92	83
87163	6361D-630x630-2	500	500	111	130
87205	6361D-630x800-2	500	700	150	163
87247	6361D-800x800-2	700	700	202	252
87288	6361D-800x1000-2	700	900	261	318

N° de commande	Modèle AxB	H	Tolérance H	ØN	Øp	Trous d'alignement L1 ±0,013	Trous d'alignement L3 ±0,013	ØS	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2
87007	400x400	38	± 0,02	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25
87049	400x500	38	± 0,02	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25
87080	500x500	38	± 0,02	20F7	20F7	200	-	13	60	200	100	225	25	200	225	100	25
87122	500x630	38	± 0,02	20F7	20F7	200	200	13	60	200	100	225	25	200	225	100	25
87163	630x630	47	± 0,03	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100
87205	630x800	47	± 0,03	25F7	25F7	200	300	17	70	200	100	300	100	200	300	100	100
87247	800x800	57	± 0,035	25F7	25F7	300	-	17	100	300	100	300	100	300	300	100	100
87288	800x1000	57	± 0,035	25F7	25F7	300	400	17	100	300	100	300	100	300	300	100	100

Détails

Caractéristiques:
Filetage de serrage (M) : M16 Écart grille (R): 50 mm ± 0,01 mm Trou grille (D): Ø 22F7 Trou grille (E): 13 Parallélisme: 0,01/200 mm (état fixe) Faces verticales: façonnées après nitruration Dureté: 700-100 HV1 nitruration au plasma Matériau: acier cémenté Trou d'alignement et trou central: avec douilles trempées suivant DIN 179 Contour: découpe/sciage à l'autogène

Spécifications techniques

Plus d’information
N° de commande	87080

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
