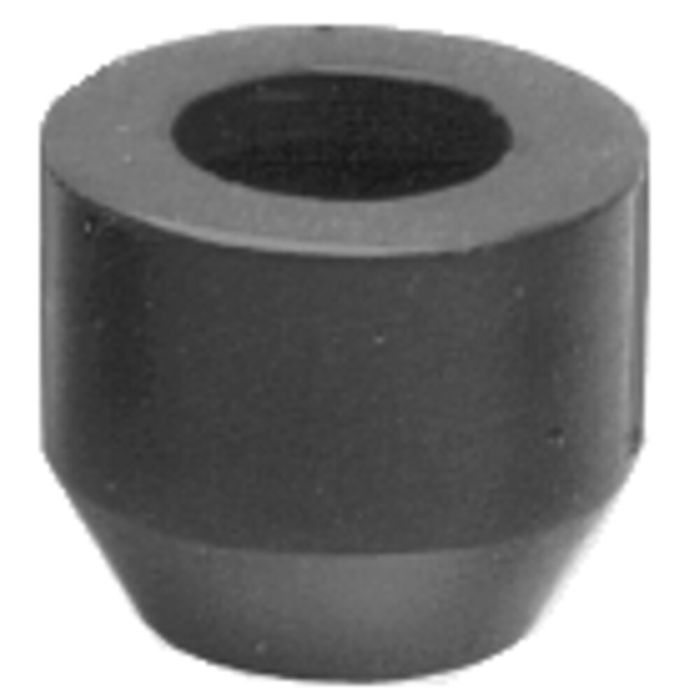

Patin caoutchouc

Adapté aux vis de placage n° 6880, 6885, 6890 et 6892, modèle M6

N° de commande

99333

N° de commande	Modèle	SW	D	D1	H	H1	Poids [g]
99309	M 4	7	11,0	7	8,5	4,2	1
99325	M 5	8	12,5	8	10,0	5,0	1
99333	M 6	10	15,0	10	12,0	6,0	2
99341	M 8	13	19,0	13	15,0	7,5	4
99358	M10	16	22,0	15	17,5	8,5	5
99366	M12-SW19	19**	26,0	19	20,0	9,5	9
99374	M12-SW18	18*	25,0	18	20,0	9,5	8
99382	M16	24	33,0	24	27,0	14,0	19

* Conformément à la nouvelle norme ISO 4017 (identifié par un «6» sur la surface de placage).
** Conformément à l'ancienne norme DIN 933.

Plus d’information
N° de commande	99333
Type de produit	Sauterelle verticale, Sauterelle tirée, Sauterelle à tige coulissante
Größe Schnellspanner	, 1, 2, 3, 4, 5, 6, 7, 8
Caractéristiques spéciales	Pour les pièces délicates
