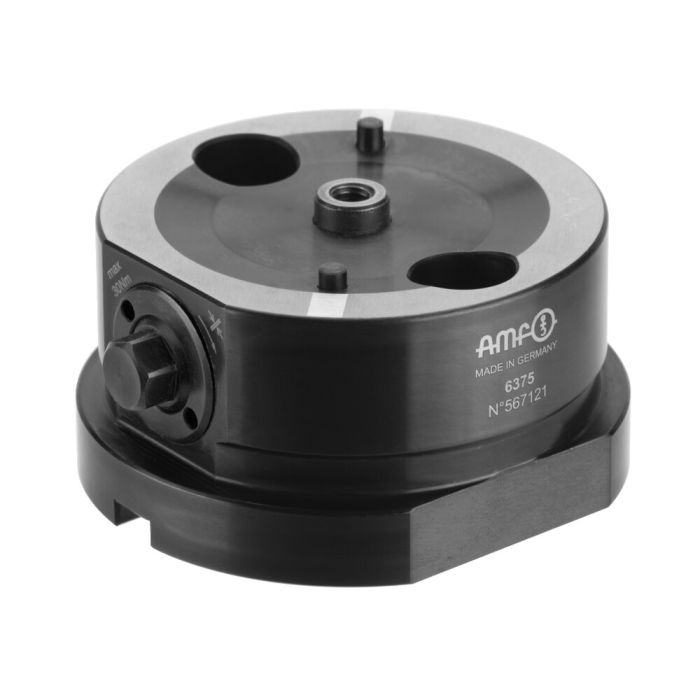

Pince de serrage mécanique - élément de base
Description:
Le mécanisme du corps de base est protégé contre l’encrassement et l’eau de refroidissement. Bord de bridage périphérique pour une fixation sur la table de machine et surfaces planes pour une fixation sur un étau de machine. Le logement pour le Zero-Point-System d’AMF de tailles 10 et 20 est positionné sur la face inférieure, ainsi que des rainures pour le positionnement sur des modules de bridage du point zéro AMF pour l’indexation. L’élément de base sert au logement des chapeaux de pince de serrage pour le bridage intérieur et extérieur.
Remarque:
Les chapeaux de pince de serrage 6375ZA et 6375ZI doivent être fixés au moyen des kits de fixation 6375BA (bridage extérieur) ou 6375BI (bridage intérieur).
Avantages:
- Grâce à l’actionnement latéral, il est possible de brider des pièces à usiner avec des perçages pour trous borgnes et des perçages traversants
- Écran de contrôle bridé/débridé au moyen d’une goupille élastique sur l’élément de base
- Flexibilité grâce à un élément de base pour bridage intérieur ou extérieur
| N° de commande | 567121 |
|---|---|
| Mode de fonctionnement | Mécanique |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Chapeau de pince de serrage pour bridage extérieur Nr. 567123 Modèle 10, Ø 61 - 70 mm, matiére en aluminium haute résistance, anodisé (EN AW 7075)
- Chapeau de pince de serrage pour bridage intérieur Nr. 567125 Modèle 10, Ø extérieur 70 mm, Ø intérieur 32,7 mm
