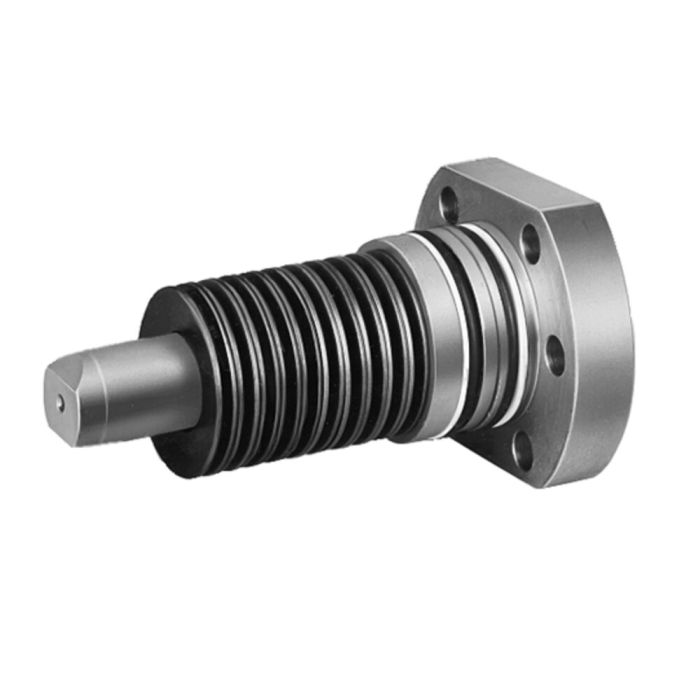

Piston de serrage complet
Pour un montage ultérieur dans la plaque de poussoir d'origine, pour serrage de nez d'outils, pression de service max. 400 bar, filetage M10x25
N° de commande
61382
Description:
Piston hydraulique en acier pour travail à chaud, traité et rectifié. Couvercle en acier trempé. Complet avec rondelles ressorts, joints toriques, bague de guidage, goupille et vis de fixation ISO 4762 de résistance 8.8.
Utilisation:
L'ensemble piston peut-être monté ultérieurement dans la plaque de coulisseau originale.
Remarque:
Lors de l'utilisation des nez de serrage N° 6945-02-04-009 avec un ensemble piston de bridage N° 6945-15-10, la pression doit être restreinte à 230 bars.
| N° de commande | 61382 |
|---|---|
| Type de produit | Éléments de bridage |
