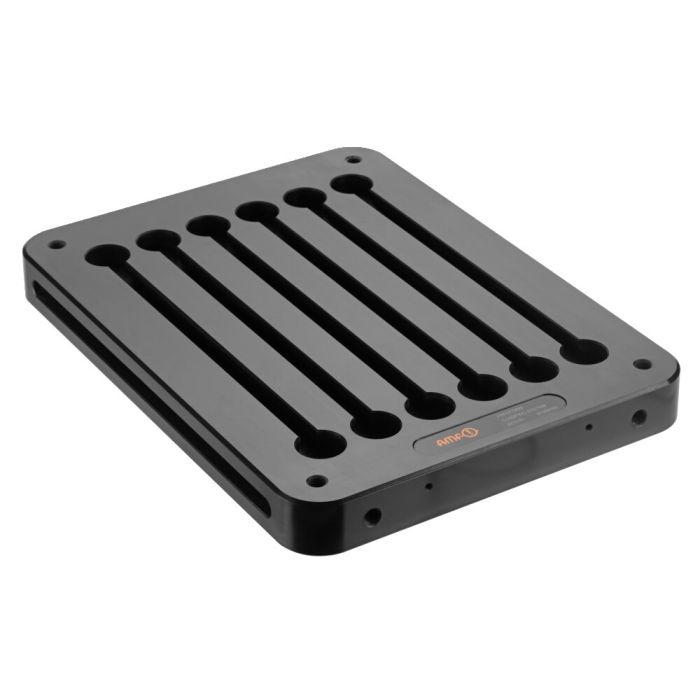

Plaque de base
Utilisation:
La plaque de base sert de base pour le montage de pièces au moyen d’éléments du système. Les supports de goujons de serrage disposés sur la face inférieure permettent une préparation en temps réel.
Caractéristiques:
- Plaque de base en acier cémenté résistant à l’usure, rectifiée, brunie et trempée
- Trous d’évacuation pour le lubrifiant réfrigérant dans les rainures de serrage, ainsi que la rainure d’évacuation sur la face inférieure
- Logement des boulons de serrage taille 20 sur la plaque
- Filetage porteur M12 avant et sur la face supérieure de la plaque
- Filetage M8 avant pour la fixation de poignées
- Rainures de serrage longitudinales pour la fixation au moyen de brides de serrage, p. ex. no 6325
Remarque:
Respecter les couples de serrage. Les poignées ne sont pas comprises dans la livraison.
Sur demande:
Autres dimensions de plaques disponibles sur demande.
| N° de commande | 568785 |
|---|---|
| Type de produit | Plaque de base |
