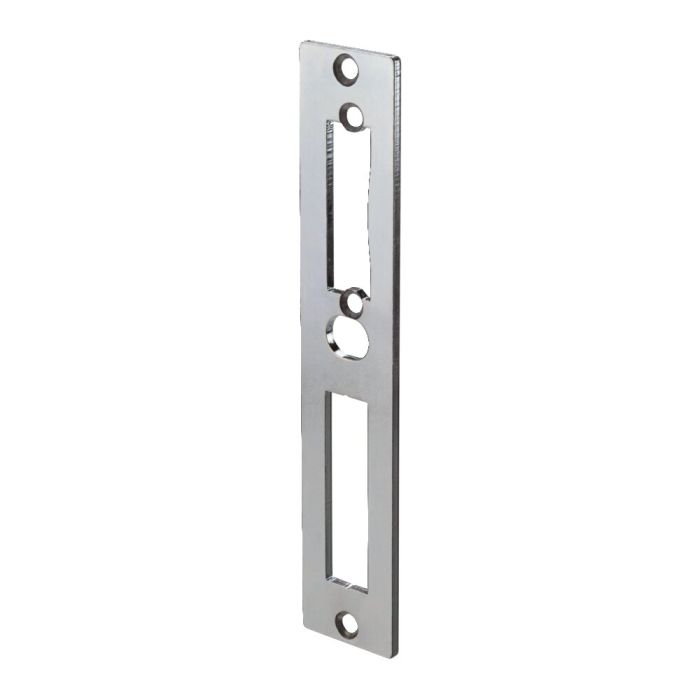

Platine de gâche zinguée
Utilisation:
Convient pour les coffres de gâches à souder et à sceller :
Référence N° 553131 : 144ET, 146ET, 147, 147B largeur de 30 mm
Référence N° 553133 : 144ET, 146ET, 147, 147A, 147B largeur de 40 mm
Référence N° 553134 : 144ET, 147, 147B largeur de 50 mm
Référence N° 553135 : 144ET largeur de 60 mm
Convient pour les serrures avec fouillot :
Référence N° 553131 : 141U, 140U, 140UM, 140D, 140P, 140PGN largeur de 30 mm
Référence N° 553132 : 140U largeur de 34 mm
Référence N° 553133 : 141U, 140U, 140UM, 140UMV, 140D, 140P, 140PGN largeur de 40 mm
Référence N° 553134 : 140U largeur de 50 mm
Référence N° 553135 : 140U largeur de 60 mm
Remarque:
Ces platines de gâche peuvent constituer un choix judicieux lorsque le bâti dormant sert également de « gâche ». Les évidements pour les pênes demi-tour et dormant dans le bâti dormant ne doivent pas être élaborés de manière précise.
Les perçages de fixation de la platine de gâche doivent être placés au centre de la gâche.
| N° de commande | 553133 |
|---|---|
| Largeur de coffre [mm] | 40 |
