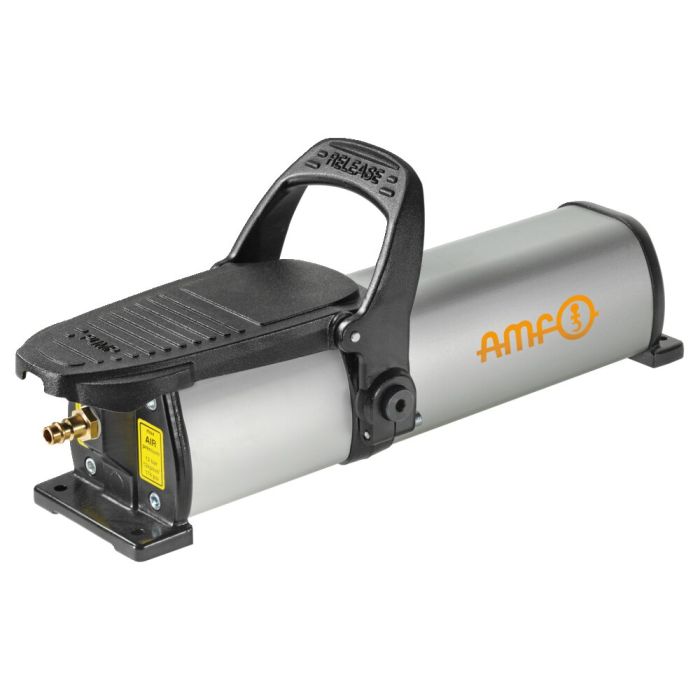

Pompe oléopneumatique
Description:
Pompe oléopneumatique compacte actionnée par air comprimé, pour circuits à simple effet. La pompe est équipée d'une vanne de sécurité intégrée qui régule la pression hydraulique de sortie. La vanne de sécurité est réglée en usine à une pression de fonctionnement max. de 60 bars.
Grâce à l'élément d'expansion situé dans le réservoir d'huile, la pompe peut être mise en place à l'horizontale et à la verticale.
Filetage de raccordement d'air : G1/4
Filetage de raccordement d'huile : G1/4
Utilisation:
La pompe oléopneumatique est utilisée pour ouvrir les modules de serrage ou les stations de bridage hydrauliques.
Remarque:
Pour le fonctionnement de la pompe, l'utilisation d'air comprimé filtré et lubrifié est recommandée.
| N° de commande | 426569 |
|---|---|
| Type de produit | Modules de serrage à intégrer, Modules de serrage à poser, Stations de serrage |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 5, 10, 20, 40 |
