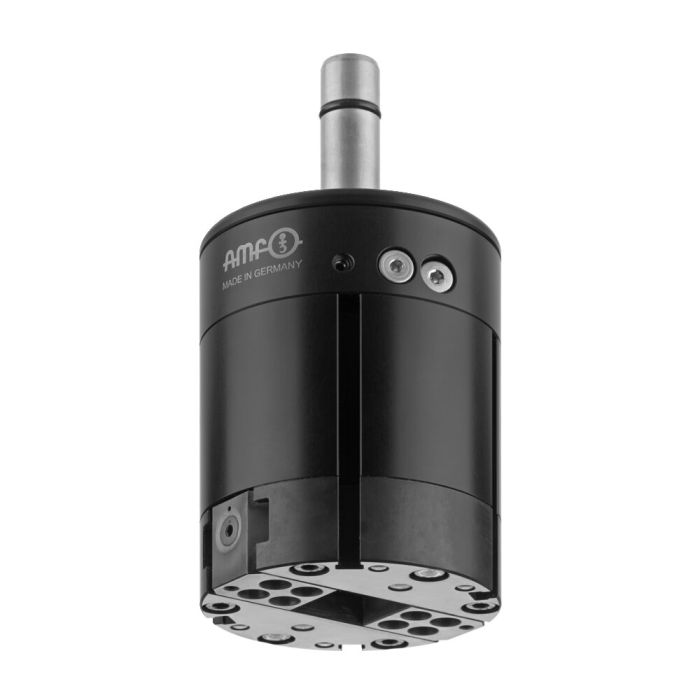

Préhenseur sans unité de compensation, hydraulique

Pression de service min. 45 - max. 50 bar, expansion de préhenseur 80 mm

N° de commande

557744

Variantes de produits

N° de commande	Pression de service P min. [bar]	Pression de service P max. [bar]	Course [mm]	Force de préhension F [N]	Poids [g]
557744	45	50	23	250, 500, 1000	1762
558638	35	40	23	250, 500, 1000	1762
558639	25	30	23	250, 500, 1000	1762
560827	45	50	23	250, 500, 1000	1820
560829	35	40	23	250, 500, 1000	1820
560831	25	30	23	250, 500, 1000	1820

N° de commande	ØD [mm]	ØD1 [mm]	Diamètre de travail ØDs [mm]	L1 [mm]	L3 [mm]	Expansion de préhenseur L5 [mm]
557744	80	16	80	53	50	80
558638	80	16	80	53	50	80
558639	80	16	80	53	50	80
560827	80	16	97,5	53	50	100
560829	80	16		53	50
560831	80	16	97,5	53	50	100

Détails

Utilisation:
Le préhenseur réalise un changement de pièce totalement automatique lors du processus d'usinage sur une seule machine-outil. Il est rééquipé depuis le magasin d'outils de la fraiseuse et permet la manutention de la pièce entre le magasin de pièces et le dispositif de serrage. L'actionnement est assuré par du lubrifiant réfrigérant alimenté par la broche de la machine. Le préhenseur se ferme par voie hydraulique, et l'ouverture est assurée par la force de ressort.

Caractéristiques:
Selon la machine utilisée et la pression de service du lubrifiant réfrigérant, trois préhenseurs préconfigurés sont disponibles. Veuillez respecter à cet effet la pression de service minimale et maximale.

Remarque:
- Vitesse de rotation max. admissible : 20 [tr/min]
- Convient pour porte-outils Weldon et mandrins à serrage hydraulique
- Conçu pour des températures ambiantes de 0 °C à 60 °C
- Transport de pièces jusqu'à 8 kg max.
- Trois joints de rechange sont contenus dans la livraison
- Disponibles dans deux exécutions pour les tailles de pièces jusqu'à 50 mm ou 70 mm max.

Avantages:
- La force de préhension se règle facilement par le biais d'étrangleurs et s'adapte, par conséquent, aux exigences des différentes pièces
- Plateaux de préhenseur faciles à remplacer pour manipuler les différentes géométries de pièces
- Mise en œuvre simple d'équipes sans opérateur aboutissant une occupation plus élevée de la machine et à plus de flexibilité
- Réduction considérable du temps de rééquipement pour les petites à moyennes séries
