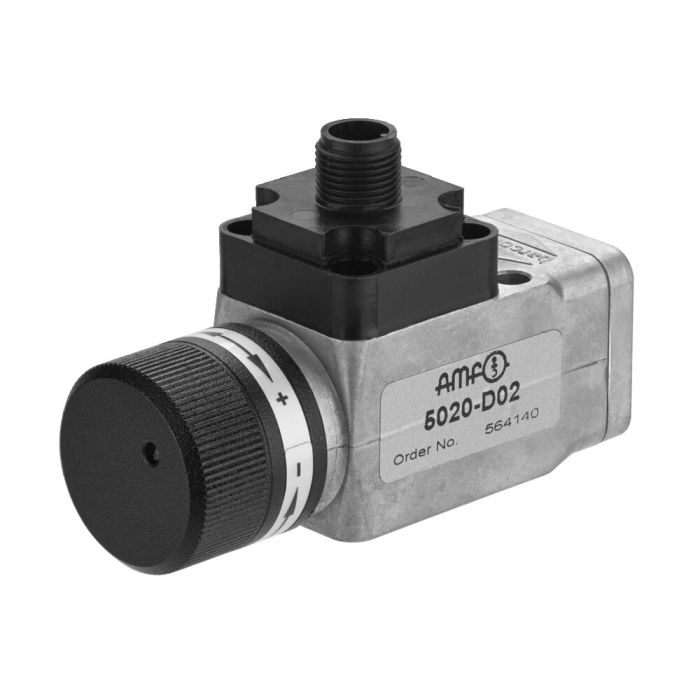

Pressostat, pneumatique
Utilisation:
Le pressostat pneumatique est un pressostat mécanique connecté à une unité émettrice (5020SUS) via un câble de connexion (5030ZV). Il sert à surveiller une pression pneumatique, par ex. dans un circuit de bridage pneumatique. Le signal de commutation sur le point de commutation paramétré est transmis en mode sans fil à la passerelle.
Caractéristiques:
- Type de capteur : pressostat mécanique
- Raccordement pneumatique : filetage intérieur G1/4
- Raccordement électrique : M12x1 à 3 pôles
- Montage vissé
Remarque:
Veuillez commander l'unité émettrice et le câble de connexion séparément.
Pour de plus amples informations techniques, veuillez consulter la fiche technique.
| N° de commande | 564140 |
|---|
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
- Câble de connexion Nr. 564141 Connexion du pressostat (5020-D02) à l'unité émettrice (5010SUS), longueur des câbles de raccordement 300 mm
- Microrupteur, boîtier en plastique Nr. 554795 Boîtier en plastique, IP67, longueur des câbles de raccordement 150 mm
- Microrupteur IP44 Nr. 554797 Boîtier en acier inoxydable, IP44, longueur des câbles de raccordement 150 mm
- Microrupteur M03 Nr. 556264 Boîtier en acier inoxydable, IP67, longueur des câbles de raccordement 150 mm
- Microrupteur M07 Nr. 569359 Boîtier en acier inoxydable, IP65, longueur des câbles de raccordement 150 mm
- Interrupteur à lames R01 Nr. 554800 Boîtier en plastique, IP67, longueur des câbles de raccordement 300 mm
