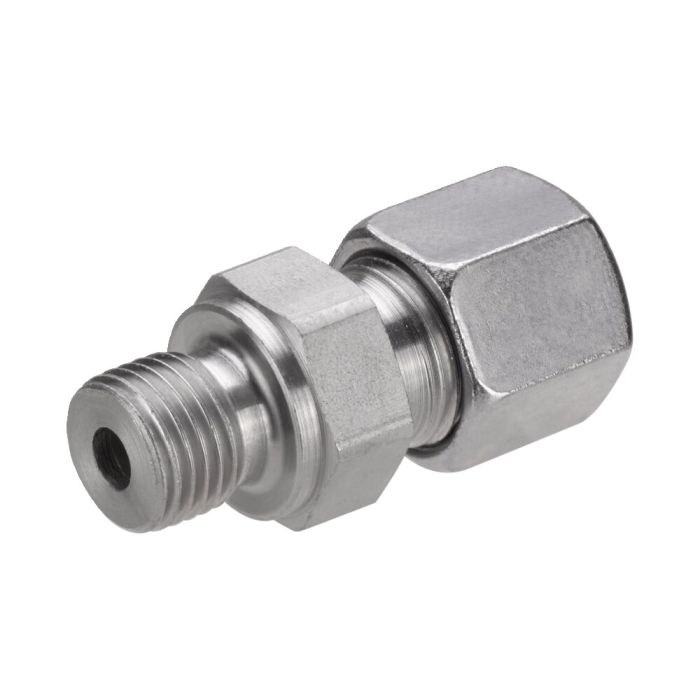

Raccord à visser droit, série facile
Pour tuyauterie en acier, ø extérieur 6 mm, ø intérieur 3 mm, avec bague à sertir, pression de service max. 315 bar
N° de commande
320747
Description:
Étanchéité du raccord à vis du tuyau avec bague à sertir selon ISO 8434-1/DIN 2353. Étanchéité du filetage externe par arête d’étanchéité selon DIN 3852-2 forme B. L’étanchéité du filetage externe peut également être assurée par un joint d’étanchéité en cuivre selon DIN 7603 forme A ; une utilisation multiple du trou filteté est ainsi possible.
Remarque:
Attention: ne pas utiliser de ruban en Téflon! Joint d’étanchéité en cuivre 1/8 réf. 69815
| N° de commande | 320747 |
|---|---|
| Type de produit | Raccords à vis |
| Pression de service max. [bar] | 315 |
| Raccord d’huile | Filetage, Tuyau |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
