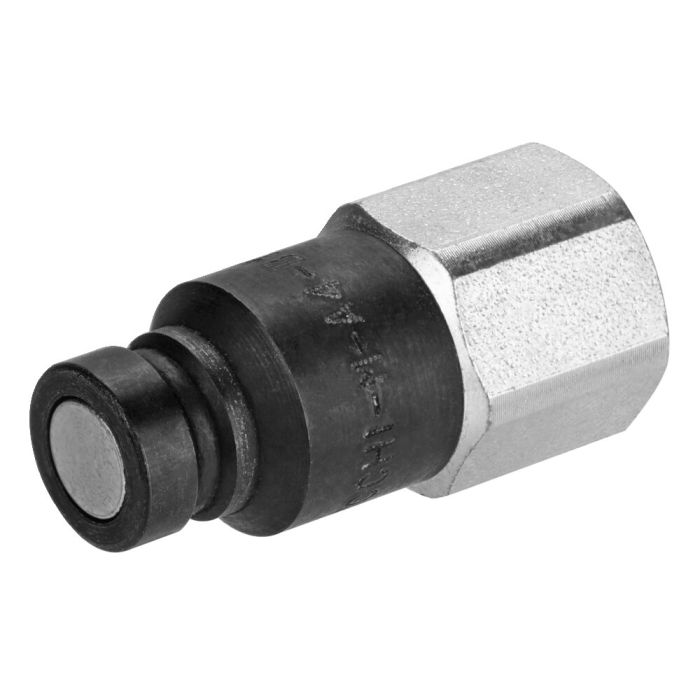

Raccord rapide « face plane » G1/8
Pression de service 420 bar, embout
N° de commande
558043
Utilisation:
Les modules de bridage étant verrouillés mécaniquement après le relâchement de la pression d'ouverture, le flexible peut ensuite être désaccouplé à l'aide de raccords rapides. La présence de conduites gênantes est ainsi évitée.
Remarque:
Raccord rapide à joint plat avec taraudage G1/8.
Les adaptateurs de filetages internes et externes et les joints d’étanchéité en cuivre ne sont pas compris dans la livraison et doivent être commandés séparément.
G1/8 sur G1/8: réf. 558045
G1/8 sur G1/4: réf. 558050
Joint d’étanchéité en cuivre: réf. 69815
| N° de commande | 558043 |
|---|---|
| Type de produit | Modules de serrage à intégrer, Modules de serrage à poser, Stations de serrage |
| Mode de fonctionnement | Hydraulique |
| Taille du module de serrage | 5, 10, 20, 40 |
Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.
Accessoires adaptés
- Adaptateur avec filetage Nr. 558045 Pour l'adaptation des composants de raccordement hydrauliques, filetage G1/8
- Tuyau haute pression Nr. 63248 Pour raccord de tuyauterie, pression de service max. 450 bar, longueur 3000 mm
- Flexible hydraulique Nr. 558008 Pour les espaces restreints étroits ou en cas de faible rayon de courbure, pression de service dynamique max. à +50 °C 375 bars
