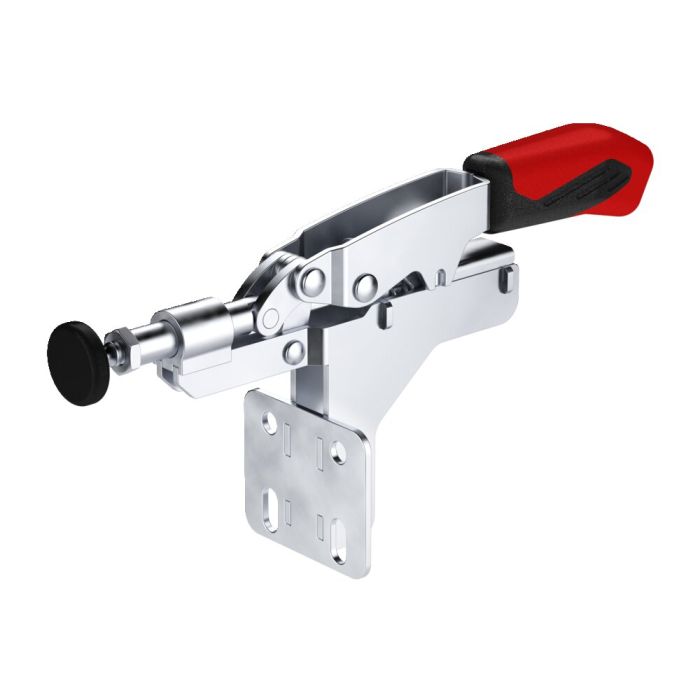

Sauterelle à tige coulissante à portée variable

Avec embase coudée, modèle 15, force de serrage max. 2 kN, compensation de course max. 25 mm

N° de commande

554885

N° de commande	Modèle	F1 [kN]	Compensation de course S automatique [mm]	Compensation de course maximale [mm]	Vis de placage	Poids [g]
554885	15	2	8	25	M6 x 37	272
554886	25	3	13	35	M8 x 50	544

N° de commande	A	b	C	D	D1	H	H1	H2	HW min.	HW max.	I	k	L1	m	N	P
554885	8,5	42 - 59	20 - 26	5,6	5,6	66	91	173	14	29	M6	7,1	167	25,4	45	38
554886	11,8	58 - 83	20,5 - 30,0	6,5	6,5	84	119	238	19	39	M8	10,6	236	38,1	57	51

Plus d’information
N° de commande	554885
Type de produit	Sauterelle à tige coulissante
Force de serrage max. [kN]	2
Größe Schnellspanner	15
Matière	Acier, zingué
Alignement embase	Embase equerre
Couleur de la poignée	Rouge
