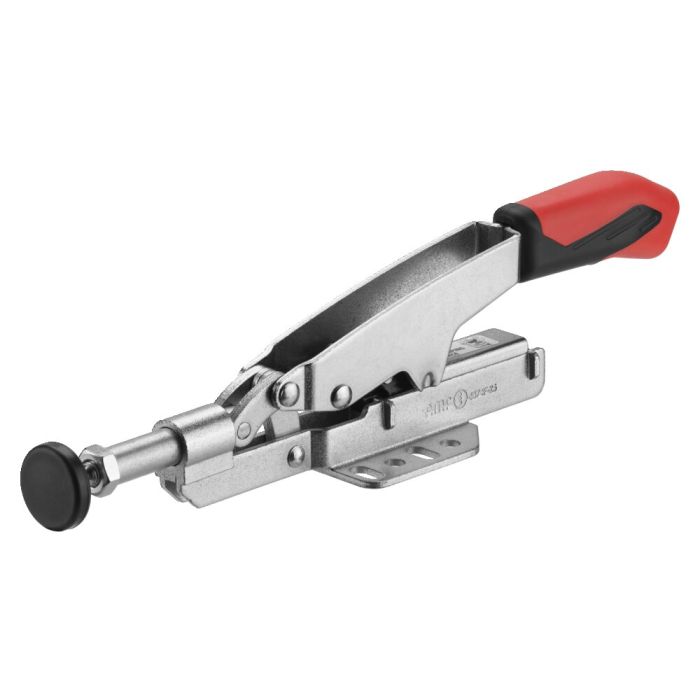

Sauterelle à tige coulissante à portée variable

À embase horizontale, modèle 15, force de serrage max. 2 kN, compensation de course max. 25 mm

N° de commande

560904

N° de commande	Modèle	F1 [kN]	Compensation de course S automatique [mm]	Compensation de course maximale [mm]	Vis de placage	Poids [g]
560904	15	2	8	25	M6 x 37	230
560905	25	3	13	35	M8 x 50	550

N° de commande	A	b	C	C1	D	D1	H	H1	H2	HW min.	HW max.	I	k	L	L1	m	M1	N	P
560904	8,5	52 - 69	26	-	5,5	5,5	16,8	58	145	13	25	M6	5,3	12,7	177	26 - 32	28	42,5	45
560905	11,8	72 - 98	25,4	25,4	6,5	6,5	23,2	71	207	16	35	M8	6,3	12,7	256	32 - 44	38	57	63,5

Plus d’information
N° de commande	560904
Type de produit	Sauterelle à tige coulissante
Force de serrage max. [kN]	2
Größe Schnellspanner	15
Matière	Acier, zingué
Alignement embase	Horizontal
Couleur de la poignée	Rouge
