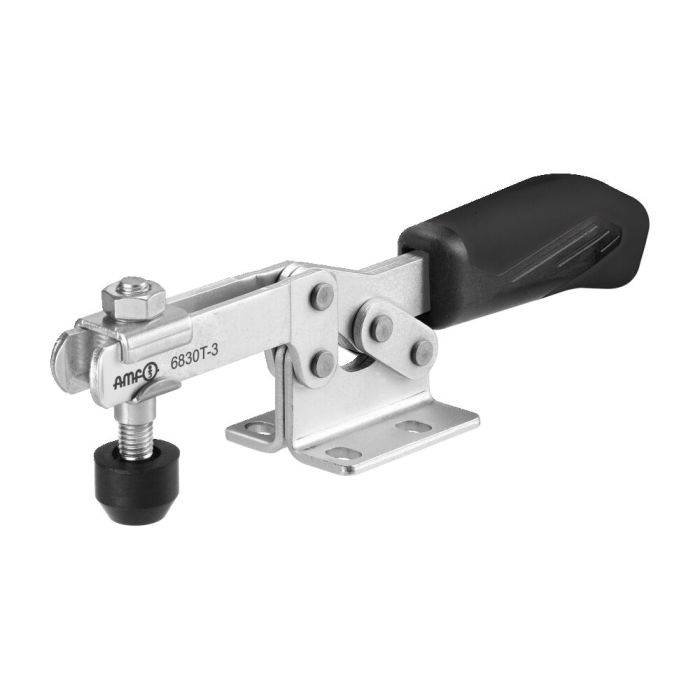

Sauterelle tirée à poignée noire

À bras d'appui ouvert et embase horizontale, modèle 3, force de serrage max. 2,5 kN

N° de commande

557994

Variantes de produits

N° de commande	Modèle	F1 [kN]	F2 [kN]	Vis de placage	Poids [g]
557991	0	0,25	0,4	M4x25	35
557992	1	0,8	1,1	M5x30	105
557993	2	1,0	1,2	M6x35	185
557994	3	1,8	2,5	M8x45	320
557995	4	2,0	3,0	M8x65	700
557996	5	3,0	5,0	M8x65	1080
561280	6	4,0	7,0	M10x116	1925

Détails

Remarque:
Possibilité de capteur de position pour le modèle 3, voir n° 6897S.
Livrable également en modèle «ACIER INOXYDABLE» (N° 6830NIT)!

Spécifications techniques

Plus d’information
N° de commande	557994
Type de produit	Sauterelle tirée
Force de serrage max. [kN]	2.5
Größe Schnellspanner	3
Matière	Acier, zingué
Alignement embase	Horizontal
Couleur de la poignée	Noire

CAD

Téléchargements

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle tirée plus à poignée rouge Nr. 552552 Avec forces de maintien supérieures, à bras-support ouvert et embase horizontale, modèle 1, force de serrage max. 1,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée Nr. 93948 Pour poignée amovible, modèle 2, force de serrage max. 1,2 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge avec verrouillage de sécurité Nr. 92650 À bras d'appui ouvert et embase horizontale, modèle 3, force de serrage max. 2,5 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge Nr. 95141 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée plus à poignée rouge Nr. 560013 Avec forces de maintien supérieures, à bras de serrage ouvert et embase horizontale, modèle 1, force de serrage max. 1,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à hauteur de serrage variable Nr. 560895 À bras d'appui ouvert et embase horizontale, modèle 20, force de serrage max. 2 kN, compensation de la hauteur max. 35 mm

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée ESD Nr. 562488 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée, noire Nr. 90423 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle verticale à poignée rouge Nr. 90001 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Bride combinée à poignée rouge Nr. 93831 Modèle 1, force de serrage max. 1 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	H	H1	H2	HW min.	HW max.	I	k	L	L1	m	M1	M2	N	P	α	D1
557991	4	28	11,5-15,5	4,6	9	5,5	14,5	23	34	-5,5	0	7,5	6,3	-	79	16	-	-	25	25,5	90°	-
557992	5	42	13,0-14,5	5,2	18,7	8	19	30	49	-3	2,5	10	5,5	-	120	18,0-21,5	-	-	34	34	90°	-
557993	6	64	26	5,6	32	16	24	45	68	-1,5	5	13,2	6	12,7	162	19,5-29,5	28,5	-	42	38	90°	5,6
557994	8	73	25,7	6,5	38	14	32	48,5	86	-2	9	15	7	13	206	22,0-31,8	31,6	-	45,5	50	90°	5,1
557995	10	113	41	8,5	63	27	45	75	126	-4	24	20	8	20,5	287	29,0-43,0	43	-	58	57	90°	8,5
557996	10	123	41,5	8,5	78	16	46	73	128	1,7	25	25	12,5	-	321	41,5	-	-	58	77	90°	-
561280	10	110	56,4	9,8	59,3	20,6	72	114,5	181	-6	44	30	12,8	42	354	38,2	31,8	36,0-44,2	66,5	95	83°	8,7
