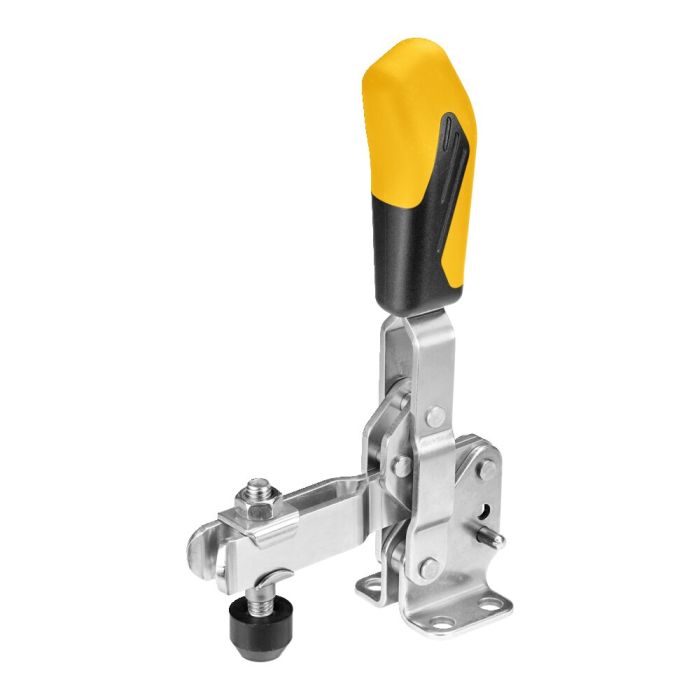

Sauterelle verticale à poignée jaune

À bras d'appui ouvert et embase horizontale, modèle 1, force de serrage max. 1,1 kN

N° de commande

557214

N° de commande	Modèle	F1 [kN]	F2 [kN]	Vis de placage	Poids [g]
557213	0	0,5	0,7	M4x25	60
557214	1	0,6	1,1	M5x30	105
557215	2	0,8	1,2	M6x35	175
557216	3	1,2	2,5	M8x45	410
557217	4	1,7	3,0	M8x65	630

* L'angle d'ouverture peut être modifié en insérant une tige de butée.

CAD

Contenu Pimcore de synoa_downloadsnk_downloads_tab_top

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom

Produits similaires

Sauterelle verticale à poignée rouge Nr. 90001 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge Nr. 95141 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à tige coulissante à poignée rouge Nr. 95265 Avec patte de fixation en équerre, modèle 0, force de serrage max. 0,8 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à crochet horizontale à poignée rouge Nr. 95521 Modèle 2, force de serrage max. 1,6 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à crochet verticale à poignée rouge Nr. 95588 Modèle 2, force de serrage max. 1,6 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	H	H1	HW min.	HW max.	I	k	L	L1	L2	m	M1	N	P	α	α*
557213	4	31	8,5-13,5	4,5	14	5,5	18	81	-1,5	3,5	8	5,5	-	49	50	23	-	32	22	95°	-
557214	5	39	16	4,5	18	6	19	98	-4	2	10	5,5	-	61	58	22-26	-	34	27	95°	-
557215	6	52	20	5,5	25	11	23	129	-3,3	4,5	12	6	12,5	78	80	23-31	27	43	32	105°	60°
557216	8	79	20	7,5	37	19	33	186	3	10,5	18	7,5	-	112	112	32	-	46	35	105°	60°
557217	10	101	32	8,6	54	16	42,5	221	-6	19,5	20	13	-	141	130	45	-	64	53	105°	60°
