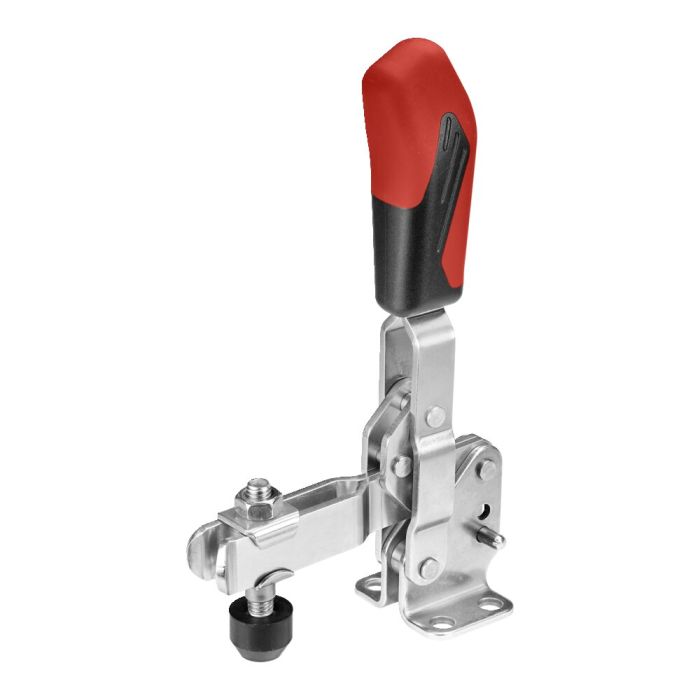

Sauterelle verticale à poignée rouge

À bras d'appui ouvert et embase horizontale, modèle 4, force de serrage max. 3 kN

N° de commande

95083

N° de commande	Modèle	F1 [kN]	F2 [kN]	Vis de placage	Poids [g]
95000	0	0,5	0,7	M4x25	60
95026	1	0,6	1,1	M5x30	105
95042	2	0,8	1,2	M6x35	175
95067	3	1,2	2,5	M8x45	410
95083	4	1,7	3,0	M8x65	630

* L'angle d'ouverture peut être modifié en insérant une tige de butée.

CAD

Si vous ne trouvez pas un téléchargement, veuillez nous écrire via notre formulaire de contact.

Domaine	Langue	Nom de fichier	Type	Taille du fichier

Pour les téléchargements généraux, tels que les catalogues et brochures, veuillez cliquer ici.

Produits similaires

Sauterelle verticale à poignée rouge Nr. 90001 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,7 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle tirée à poignée rouge Nr. 95141 À bras d'appui ouvert et embase horizontale, modèle 0, force de serrage max. 0,4 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à tige coulissante à poignée rouge Nr. 95265 Avec patte de fixation en équerre, modèle 0, force de serrage max. 0,8 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à crochet horizontale à poignée rouge Nr. 95521 Modèle 2, force de serrage max. 1,6 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:
Sauterelle à crochet verticale à poignée rouge Nr. 95588 Modèle 2, force de serrage max. 1,6 kN

Ajouter à ma liste d’envie Ajouter au comparateur

Votre prix:

N° de commande	A	b	C	D	E	F	H	H1	HW min.	HW max.	I	k	L	L1	L2	m	M1	N	P	α	α*
95000	4	31	8,5-13,5	4,5	14	5,5	18	81	-1,5	3,5	8	5,5	-	49	50	23	-	32	22	95°	-
95026	5	39	16	4,5	18	6	19	98	-4	2	10	5,5	-	61	58	22-26	-	34	27	95°	-
95042	6	52	20	5,5	25	11	23	129	-3,3	4,5	12	6	12,5	78	80	23-31	27	43	32	105°	60°
95067	8	79	20	7,5	37	19	33	186	3	10,5	18	7,5	-	112	112	32	-	46	35	105°	60°
95083	10	101	32	8,6	54	16	42,5	221	-6	19,5	20	13	-	141	130	45	-	64	53	105°	60°
