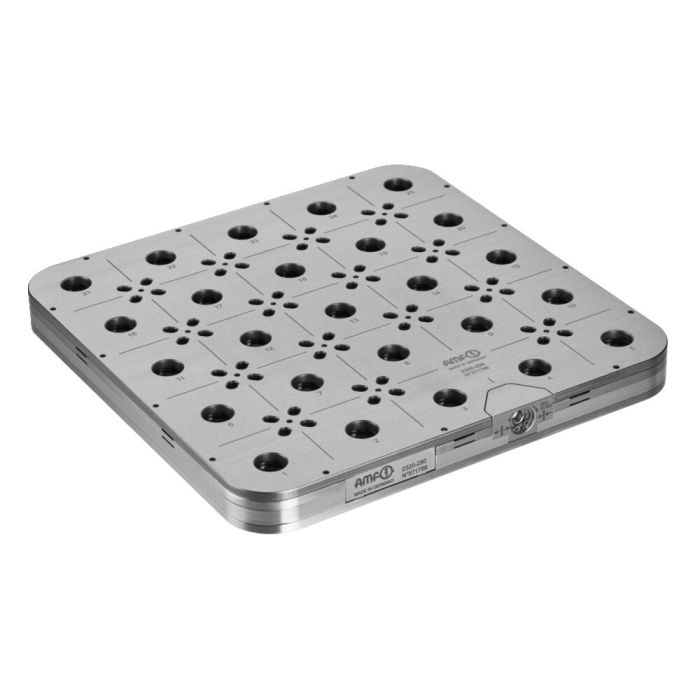

Système de bridage de plaque de substrat rectangulaire

Utilisation :
Système de bridage manuel pour le positionnement et la fixation sûrs des plaques de substrat dans les installations d’impression 3D métalliques.
Idéal pour diviser les grandes plaques de substrat en plusieurs unités amovibles individuellement. Cela permet de fabriquer chaque composant sur une plaque de substrat séparée et de le transférer directement au post-usinage, y compris la possibilité de bridage dans les processus ultérieurs.
Les plaques de substrat sont fixées par blocage mécanique sur le système de bridage via des boulons de bridage du point zéro (taille 5). Cela permet un transfert sans faille vers d’autres systèmes de bridage du point zéro dans le processus de fabrication.

Caractéristiques :
- Système de bridage en acier inoxydable
- Possibilité de fixer des plaques de substrat de différentes tailles dans des matériaux différents
- Fixation sans vis à l’aide de goujons de serrage du point zéro, taille 5
- Plaque adaptatrice pour un montage flexible sur différents gabarits de perçage de tables de machines d’impression 3D
- Serrage simultané de toutes les positions de serrage via l’actionnement manuel central
- Résistant à la température jusqu’à 300 °C

Remarque :
- Les instructions de montage et les couples de serrage doivent être respectés
- Livraison comprenant l’outil dynamométrique à poignée en T (6 mm) pour l’ouverture et la fermeture, vis de fixation et outil de montage pour une manipulation facile des segments de plaques de substrat

Sur demande :
Autres dimensions et modèles du système de bridage sur demande
