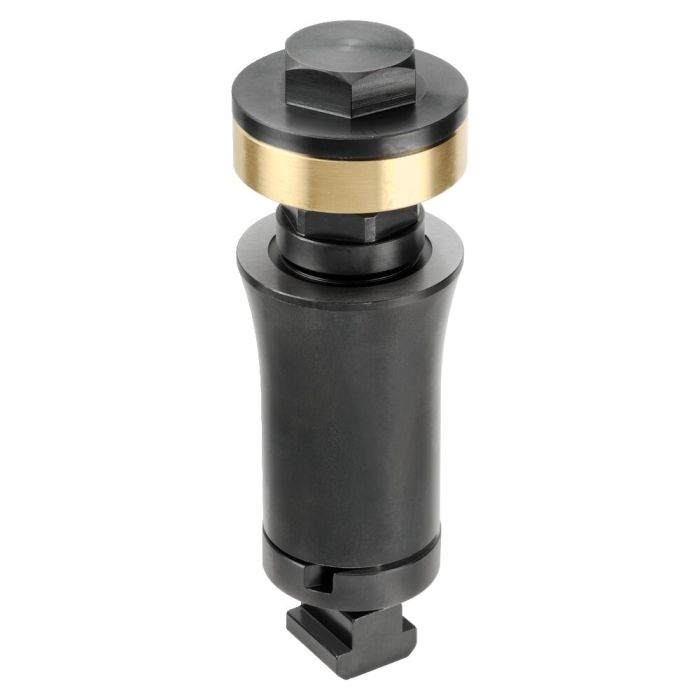

Système de serrage
Utilisation:
- En serrant l'écrou de 27 mm, sous la bague laiton, le système est fixé par un tasseau sur la table de machine.
- Le serrage de la pièce est assuré par la vis à tête SW de 27 mm en acier traité.
- La bague de serrage en laiton évite le marquage de la pièce.
Remarque:
- Convient à des épaisseurs de pièces comprises entre 8 et 40 mm
- Hauteur d’appui 80 mm
- Des éléments intermédiaires de 25 mm et 50 mm pour augmenter la hauteur d’appui sont également disponibles
Avantages:
- Réduction des coûts grâce à la simplicité des éléments, leurs mise en œuvre rapide et leurs facilité d'adaptation.
- Utilisation optimale de la table de machine.
- Bon serrage de plaque pour l'usinage d'alésage, perçage et taraudage.
| N° de commande | 74179 |
|---|---|
| Type de produit | Système de serrage |
| Hauteur min. [mm] | 8 |
| Hauteur max. [mm] | 40 |
