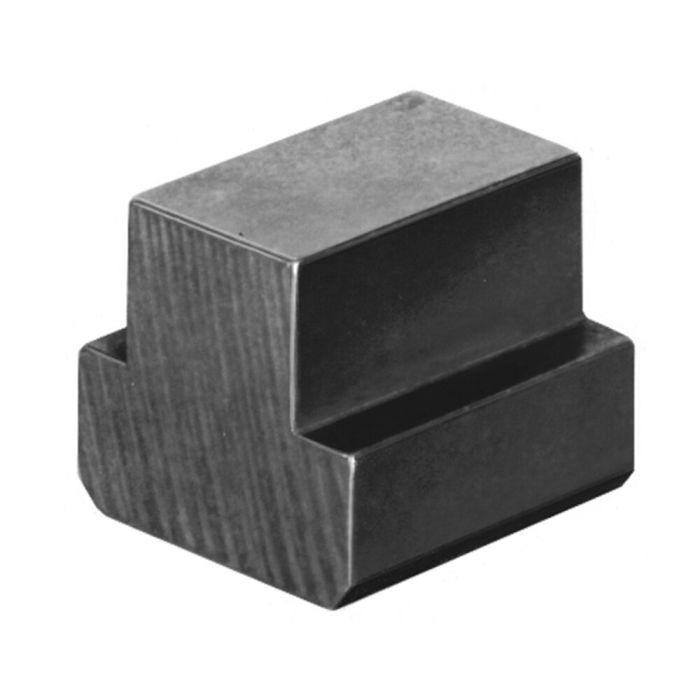

Tasseaux ébauchés pour rainures en T

Rainure 16 mm, longueur 25 mm

N° de commande

84558

Variantes de produits

N° de commande	Rainure	A	E	H	k	Conditionnement	Poids [g]
84483	32	31,7	50	40	20	-	630
84491	42	41,6	65	52	26	-	1400
84509	6	5,7	10	8	4	25	4
84517	8	7,7	13	10	6	25	10
84525	10	9,7	15	12	6	50	16
84533	12	11,7	18	14	7	50	27
84541	14	13,7	22	16	8	50	50
84558	16	15,7	25	18	9	25	70
84566	18	17,7	28	20	10	25	95
84574	20	19,7	32	24	12	25	150
84582	22	21,7	35	28	14	25	210
84590	24	23,7	40	32	16	10	300
84608	28	27,7	44	36	18	-	430
84632	36	35,6	54	44	22	-	800

Détails

Remarque:
Traitement thermique pour atteindre la qualité 10 conformément à 22-32 HRC. Tremper : à 880°C-45 minutes, refroidir à l'huile à 75°C. Réchauffer : à 550°C-2 heures. Avec ces ébauches, il est possible de fabriquer des « écrous pour rainures en T » avec filetage spécifique pour le client de manière rentable.

Spécifications techniques
