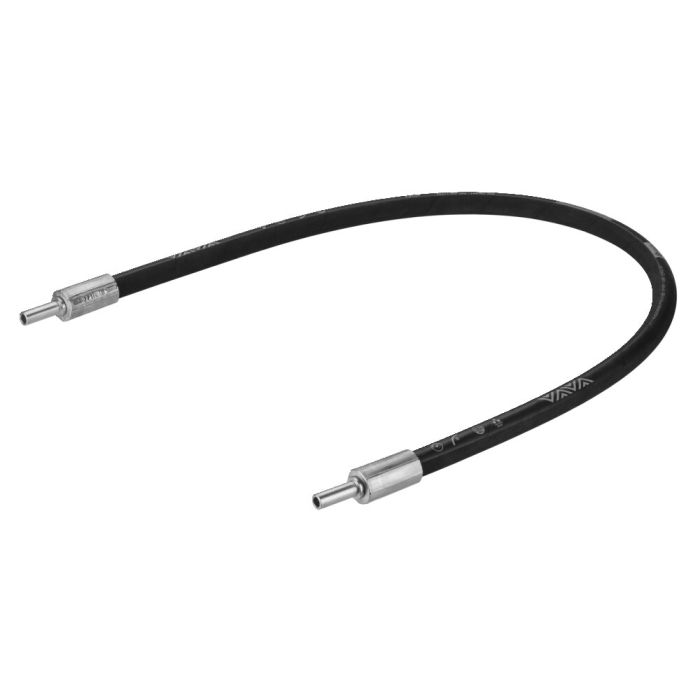

Tuyau haute pression
Description:
Armature en acier galvanisé et passivé. Flexible en plastique avec deux inserts en fil d’acier tressé.
Utilisation:
Implanter l'embout du flexible et serrer 1/4 tour maxi.
Remarque:
Nous recommandons d’utiliser le tuyau haute pression d’une longueur de 3 m seulement pour les éléments à double effet. Ces tuyaux haute pression peuvent être utilisés directement dans des raccords à vis de tuyau. La durée de fonctionnement ne doit pas excéder 6 ans, pour une durée de vie maximale de 10 ans. La date de fabrication (trimestre/année) est imprimée sur le tuyau. Le bon fonctionnement doit être évalué selon des critères d’inspection définis. Pour de plus amples détails, consulter la norme DIN 20066, partie 5.
Rayon de courbure = min. 30 mm
| N° de commande | 63222 |
|---|---|
| Type de produit | Armatures |
| Pression de service max. [bar] | 450 |
| Raccord d’huile | Tuyau |
