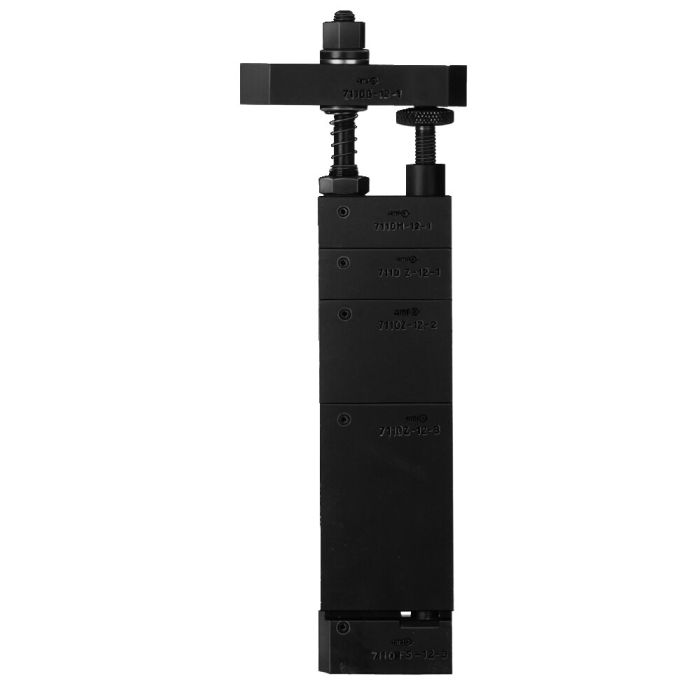

Unité de serrage B
Hauteur 78-283 mm (Typ 12), force de serrage max. 15 kN
N° de commande
119388
Application:
Grâce à des éléments intermédiaires standardisés (Z1-Z3), une plage de serrage de 78-283 mm (type 12) ou de 100-346 mm (type 16) est possible.
Composition de l'unité de serrage : élément de bridage n° 7110M, éléments intermédiaires n° 7110Z1-Z3 et élément de base n°7110FS-3 pour rotation.
Accessoires adaptés pour l'unité de serrage n° 7110B-**-02 : n°7110GL, 7110K, 7110D/DM, 7110DS, 7110DK/DF, 7110DH/DI et 7110DV.
* Avec une portée minimale de la bride de serrage.
| N° de commande | 119388 |
|---|---|
| Mode de fonctionnement | Mécanique |
| Type | 12 |
| Hauteur max. [mm] | 283 |
| Hauteur min. [mm] | 78 |
