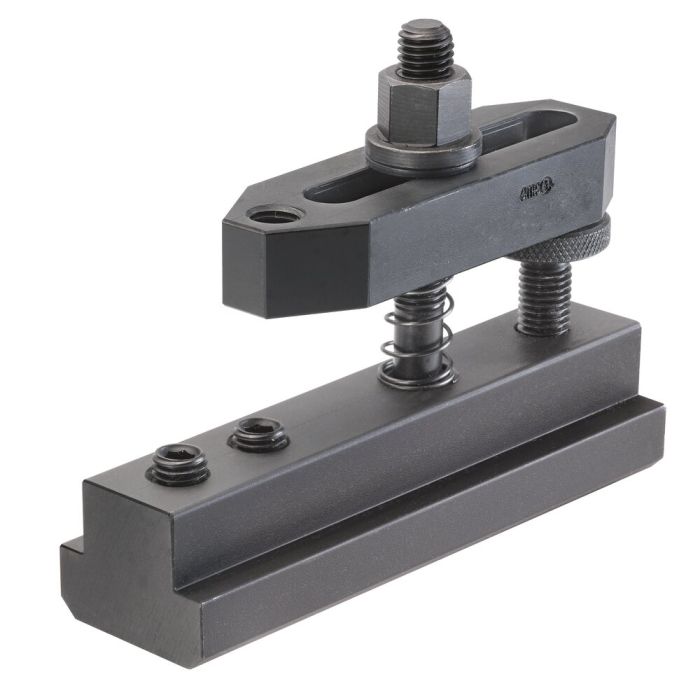

Unité de serrage pour débordement de table
Force de serrage 15 kN, rainure 18 mm, hauteur 20-35 mm
N° de commande
73999
Utilisation:
Bridage hors de la table. Pour le bridage de pièces de grandes dimensions débordant en bout de table de machine.
Remarque:
Dimensions des brides, voir N° 7110GX-**-1.
Ne convient pas à une utilisation sur presse!
| N° de commande | 73999 |
|---|---|
| Vis de serrage | Avec vis de serrage |
| Rainure [mm] | 18 |
| Vis de serrage métrique [M] | 12 |
| Hauteur de bridage min. [mm] | 20 |
| Hauteur de bridage max. [mm] | 35 |
