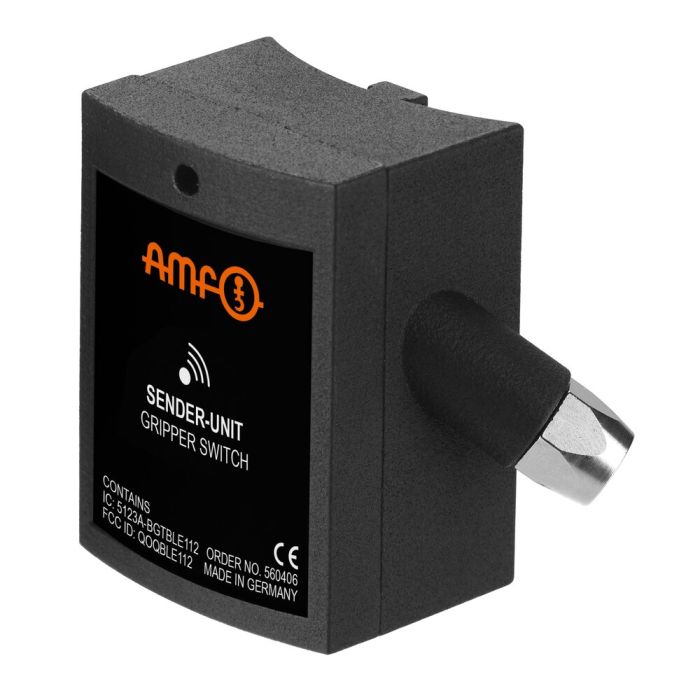

Unité émettrice Gripper
Description:
L'unité émettrice Gripper est disponible en deux exécutions qui diffèrent pas l'entrée pour le capteur :
- unité émettrice Gripper Switch (réf. 560408) : entrée câblée pour un connecteur circulaire M8
- unité émettrice Gripper Reed (réf. 560406) : unité émettrice avec commutateur à lames
Utilisation:
L'unité émettrice Gripper est l'émetteur pour la communication sans fil entre le préhenseur AMF (n° 1650) et la passerelle (récepteur). L'unité émettrice Gripper Switch permet de détecter une pièce à usiner saisie à l'aide d'une mâchoire de préhenseur avec microrupteur (réf. 561709). L'unité émettrice Gripper Reed permet de détecter la position haute ou basse du piston du préhenseur.
L'unité émettrice est insérée et serrée dans la rainure en T du préhenseur grâce à un profilé en T avec vis de serrage.
Caractéristiques:
- Sortie : 1 sans fil vers la passerelle
- Protocole de transfert : Bluetooth Low Energy (BLE 4.0)
- Durée de vie de la batterie : jusqu'à 1,5 ans
- Portée du signal radio : env. 10 mètres
- Configuré pour des températures ambiantes de +5 à +65 °C
Remarque:
Pour de plus amples informations techniques, veuillez consulter la fiche technique.
| N° de commande | 560408 |
|---|
