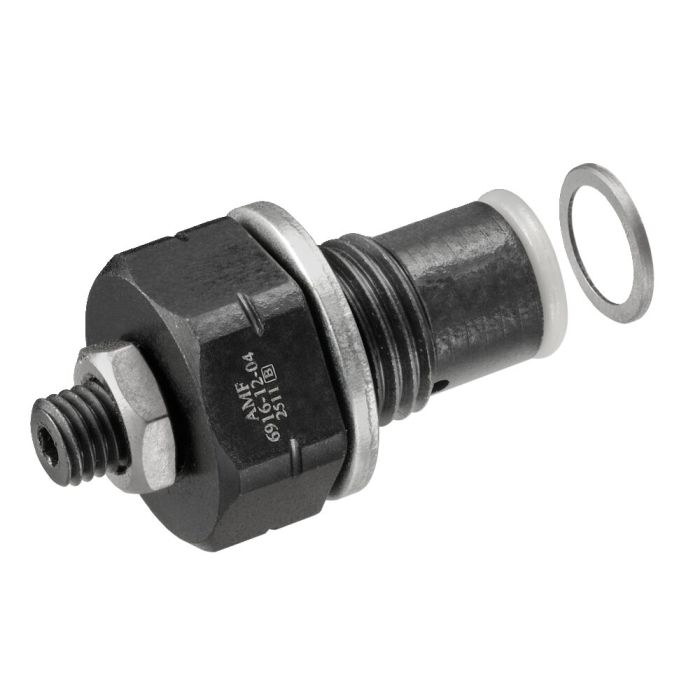

Valve d'étranglement unidirectionnelle
Description:
Corps en acier traité et bruni. Dimensions compactes.
Utilisation:
Pour vérins à simple ou double effet. La vitesse de déplacement se règle en ajustant le débit.
Remarque:
Le clapet anti-retour avec étranglement à visser est monté dans le raccord de la conduite. L'écoulement du volume excédentaire est garanti par un limiteur de pression installé en amont dans la commande du système hydraulique.
Les clapets anti-retour avec étranglement doivent de préférence être réglés pour les régulations de ligne d'entrée.
Dans le cas de régulations de retour, il existe un risque de dépassements de pression. Le clapet anti-retour avec étranglement peut être vissé directement dans le raccord fileté en cas de serrage pneumatique pivotant à flasque supérieure et flasque inférieure 6951KP, 6951FP, 6941KP de bride articulée 6942KK et d’éléments d’appui à flasque 6964H et 6964HS.
| N° de commande | 326579 |
|---|---|
| Type de produit | Régleur de débit |
| Pression de service max. [bar] | 350 |
| Raccord d’huile | Taraudage de fixation |
| Débit volumétrique [l/min] | 5.7 |
