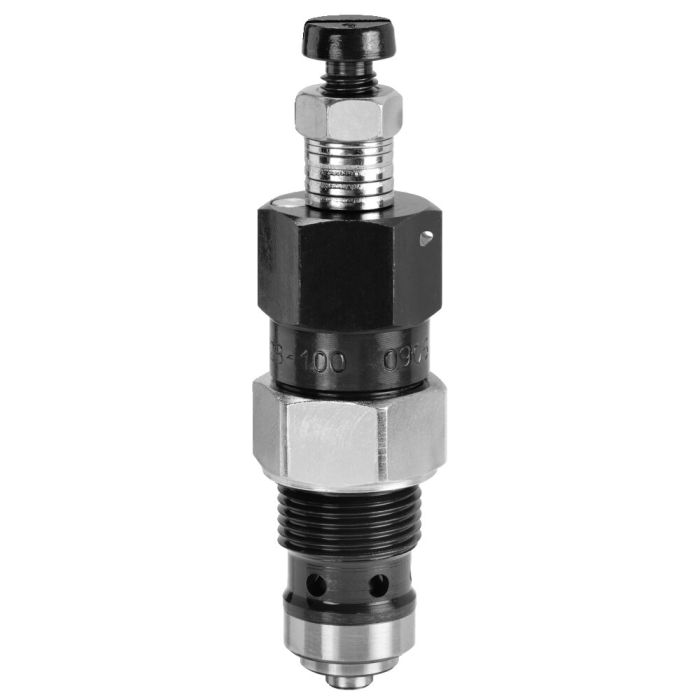

Vanne de séquence
Description:
Corps acier nitruré, écrou d'étanchéité zingué. Pièces vitales traitées et rectifiées. Bille en acier traité.
Utilisation:
La vanne de séquence est utilisée sur les montages pour donner la priorité à un circuit par rapport à un autre, par exemple, pour la combinaison de vérins de serrage et vérins d'appui. Si un montage prévoit plusieurs vannes de séquences, il convient de régler la pression du circuit sur le niveau de réglage de la dernière vanne. Le retour s'effectue par un clapet anti retour.
Remarque:
Pour le démontage des vannes de séquence desserrer d'abord l'écrou de 24, et ensuite l'écrou de 22. Le montage s'effectue en sens inverse, en respectant les couples de serrage donnés. La différence de pression entre P et A s'accentue par contrainte du ressort à l'aide de la vis fendue.
| N° de commande | 325118 |
|---|---|
| Type de produit | Vanne de séquence |
| Pression de service max. [bar] | 160 |
| Raccord d’huile | Taraudage de fixation |
| Débit volumétrique [l/min] | 20 |
