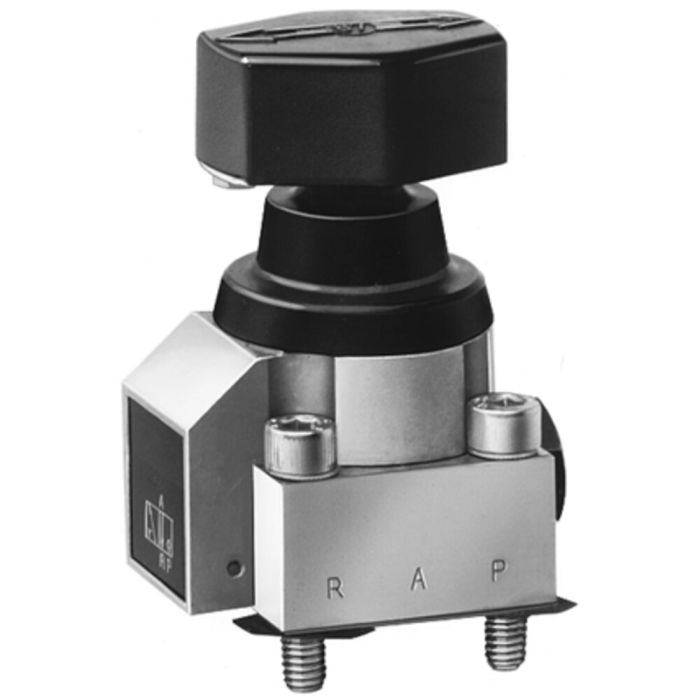

Vanne multivoie à clapet 2/2
Pour raccordement de joint toriqu, pression de service max. 500 bar, actionnement manuel
N° de commande
181214
Utilisation:
La vanne multivoie 2/2 manuelle autorise ou ferme le passage d'huile.
Caractéristiques:
Etanchéité grâce au siège à bille. Etanchéité de raccordement par joints toriques au bas de la vanne. La vanne multivoie dispose d'une compensation de pression entièrement hydraulique ainsi que d'un recouvrement de commutation.
Remarque:
L'écoulement de fluide doit se faire dans le sens des flèches indiquées dans le schéma. La position de montage est indifférente. Huile hydraulique HLP ou HLPD selon DIN 51524 partie 2.
| N° de commande | 181214 |
|---|---|
| Type de produit | Vanne multivoie à clapet |
| Pression de service max. [bar] | 500 |
| Raccord d’huile | Joint torique |
| Exécution | 2/2 |
| Débit volumétrique [l/min] | 12 |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
Accessoires adaptés
- Manchon à visser droit, série lourde Nr. 160184 Pour tuyauterie en acier, ø extérieur 8 mm, ø intérieur 4 mm, avec bague à sertir, pression de service max. 630 bar
- Raccord fileté orientable en angle, série lourde Nr. 160358 Pour tuyauterie en acier, ø extérieur 8 mm, ø intérieur 4 mm, avec bague à sertir, pression de service max. 500 bar
- Bouchon d’obturation avec garniture d'étanchéité molle Nr. 176719 Pression de service max. 400 bar, filetage G1/4
