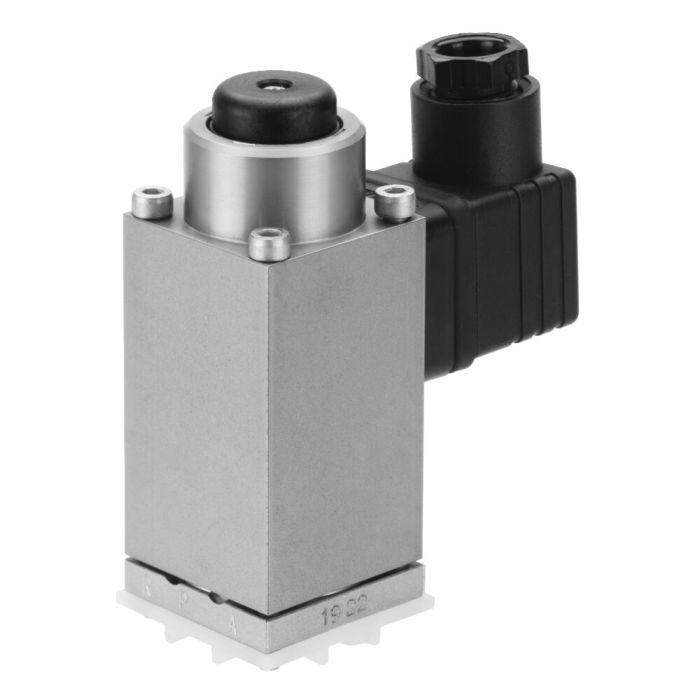

Vanne multivoie à clapet 3/2

Description:
Agissant comme élément principal de commande, la bille est comprimée par un ressort ou un électro-aimant sur un siège trempé. Le passage de fluide est complètement interrompu, car le clapet est parfaitement étanche. La vanne multivoie est munie d'une commande manuelle d'urgence. Un clapet anti-retour est incorporé dans le circuit P.

Utilisation:
La vanne multivoie 3/2 est destinée à commander le passage d'huile. Celle-ci s'utilise principalement pour la commande des vérins simple effet.

Caractéristiques:
Etanchéité grâce au siège à bille. Etanchéité de raccordement par joints toriques au bas de la vanne. La vanne multivoie dispose d'une compensation de pression entièrement hydraulique ainsi que d'un recouvrement de commutation.

Remarque:
L'écoulement du fluide doit se faire dans le sens des flèches indiquées sur le schéma. La position de montage est indifférente. Huile hydraulique HLP ou HLPD selon DIN 51524 partie 2.

Sur demande:
Vanne multivoie fonctionnant sous tension 230 V CA 50/60 Hz.
