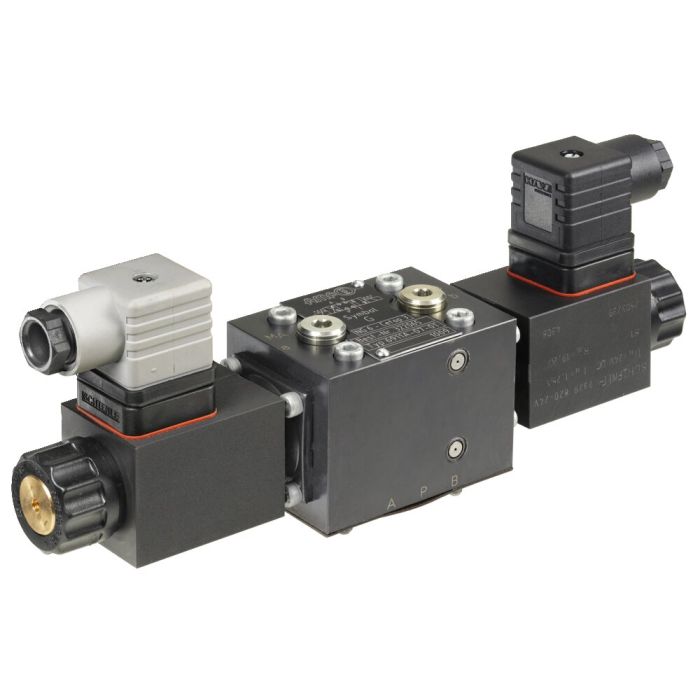

Vanne multivoie à clapet 3/3

Description:
Vanne à clapet étanche avec schéma de raccordement normalisé NG 6. Le plan de perçage est standardisé au niveau national, européen et international. Les dimensions sont indiquées dans les normes DIN 24340-Forme A, CETOP R 35 H et ISO 4401. Les vannes sont activées de manière électro-magnétique. La prise de l'appareil conforme à la norme DIN / EN 175301-803 est incluse dans la livraison.

Utilisation:
Les vannes multivoie à clapet 3/3 et 4/3 servent à définir le sens d'un flux d'huile. Celles-ci s’utilisent principalement pour la commande directe de vérins à simple et à double effet.

Caractéristiques:
En cas d'aimants électriques sans courant, les vannes occupent la position de repos (à zéro). Tous les raccords sont parfaitement étanches du fait de la structure à siège.
Si les deux aimants sont alimentés simultanément, une quatrième position de commutation est générée, dans laquelle tous les raccords sont reliés à la tuyauterie du réservoir et sont donc dépressurisés. Il est possible de coupler facilement aux conduites du vérin dans cette position de commutation.
En plus, un clapet anti-retour conique est intégré dans le canal P. Ce clapet anti-retour empêche une compensation de pression non souhaitée en cas de recoupements de circuits. L'étanchéité entre les vannes et les surfaces des contre-brides est assurée par des joints toriques.

Remarque:
Pièce de rechange : clapet anti-retour à monter, réf. 402156

Sur demande:
Vanne multivoie fonctionnant sous tension 230 V CA 50/60 Hz.
