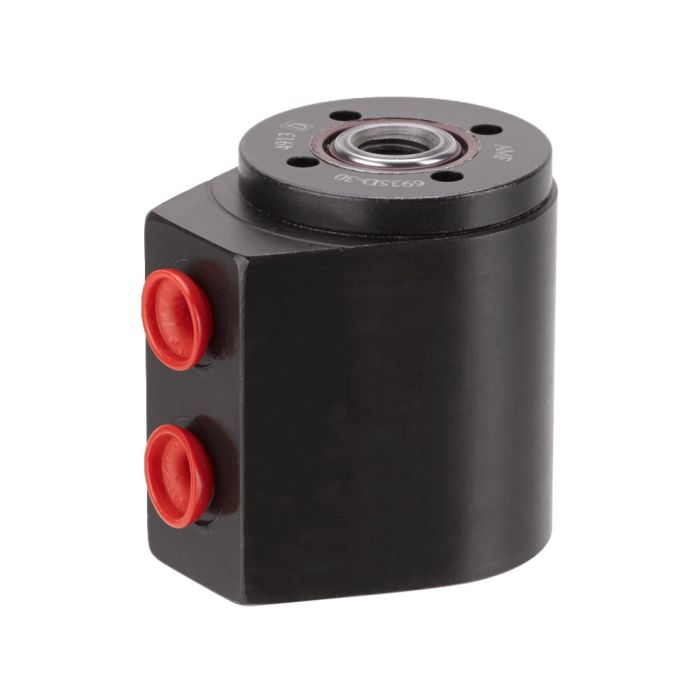

Vérin à piston creux avec filetage intérieur
Description:
Corps de vérin en acier trempé et bruni. Piston et tige de piston en acier traité et rectifié. Tige de piston avec alésage débouchant et taraudage. Joint racleur sur la tige de piston. Ressort de rappel en acier inoxydable. Alimentation hydraulique par raccord fileté.
Utilisation:
Particulièrement recommandé pour la conversion d'outillages mécanique en hydraulique. Ce vérin à piston creux, en variante double effet peut travailler en poussant ou en tirant. Applications diverses, pour brider, pousser, fermer, verrouiller, riveter, déplacer.
Caractéristiques:
Vérin de bridage à piston taraudé et creux. L'extrémité taraudée du piston peut recevoir tous types d'embouts.
Remarque:
Avec les vérins simple effet, il existe le risque de pénétration de liquide de coupe par le reniflard, ceci doit être évité en positionnant judicieusement le vérin ou en aménageant une protection mécanique. Le circuit doit être soigneusement purgé.
VH = course avant/poussée, RH = course arrière/traction
| N° de commande | 67934 |
|---|---|
| Force de serrage max. [kN] | 29.7 |
| Pression de service max. [bar] | 350 |
| Type de commande | Double effet |
| Course [mm] | 9.5 |
