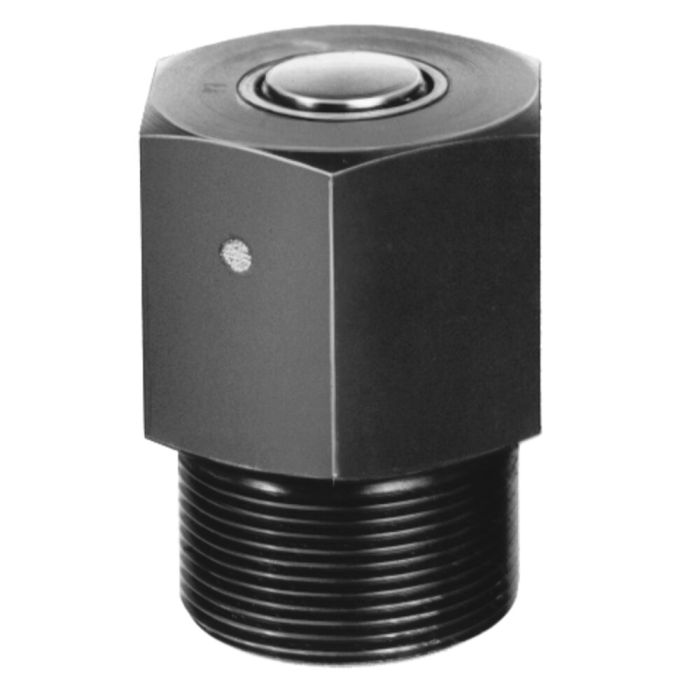

Vérin à visser avec tige de piston bombée

Description:
Corps de vérin en acier, bruni, forme hexagonale. Piston et tige de piston en acier traité et rectifié. Joint racleur sur la tige de piston. Ressort de rappel intégré. Évent en bronze fritté. Fixation par filetage à pas fin. L’étanchéité est obtenue par l'épaulement, voir « Remarques ». Alimentation hydraulique par forage.

Utilisation:
Idéal pour barres de pression, pour compenser les tolérances dans les dispositifs multiples ainsi que pour le positionnement, le serrage ou l'éjection et le blocage des pièces.

Caractéristiques:
Faible encombrement et intervalles réduits pour disposition en série. Dans le corps du dispositif de fixation, les vérins doivent être vissés jusqu'au six pans.

Remarque:
Le piston de ce vérin ne doit pas être chargé en position rentrée. Avec les vérins simple effet, il existe un risque de pénétration de liquide de coupe par le reniflard en matériau fritté, ceci doit être évité en positionnant judicieusement le vérin ou en aménageant une protection mécanique. Assurer la protection contre les lubrifiants agressifs et liquides de coupe. L'étanchéité étant obtenue par la face d'appui du vérin sur le montage, I'équerrage et l'état de surface de celui-ci doivent être particulièrement soignés.
