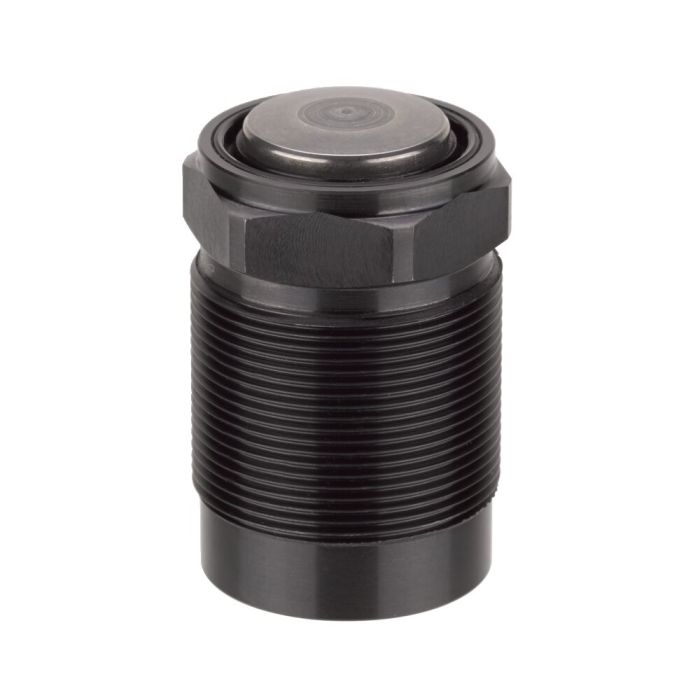

Vérin à visser étanchéité par le fond, avec tige de piston bombée
Description:
Corps de vérin en acier, bruni. Piston et tige de piston en acier traité et rectifié. Joint racleur sur la tige de piston, plus joint d‘étanchéité pour le fond en matière plastique. Pour n° 6929-02x05 et 6929-02 x 10, joint en cuivre. Alimentation hydraulique par forage.
Utilisation:
Ces vérins à visser peuvent être utilisés dans des dispositifs de serrage de tout genre. Idéal pour le serrage de mors de compensation dans les montages multipostes, ainsi que pour le positionnement, le serrage ou l'éjection et le blocage de pièces.
Caractéristiques:
Faible encombrement et intervalles réduits pour disposition en série. Dans le corps du dispositif de fixation, les vérins peuvent se visser jusqu'au six pans.
Remarque:
Le piston de ce vérin ne doit pas être chargé en position rentrée. Assurer la protection contre les lubrifiants agressifs et liquide de coupe. La face d'appui dout être plane et perpendiculaire à l'axe du filetage. A cause de sa petite dimension, une butée intérieure pour le piston n'est pas possible pour les grandeurs 02x05 et 02x10. Pour cette raison, ne pas utiliser ce vérin sans pièce à brider, car le ressort peut être endommagé ou il peut perdre sa force.
| N° de commande | 60061 |
|---|---|
| Force de serrage max. [kN] | 15.5 |
| Pression de service max. [bar] | 500 |
| Type de commande | Simple effet |
| Course [mm] | 15 |
