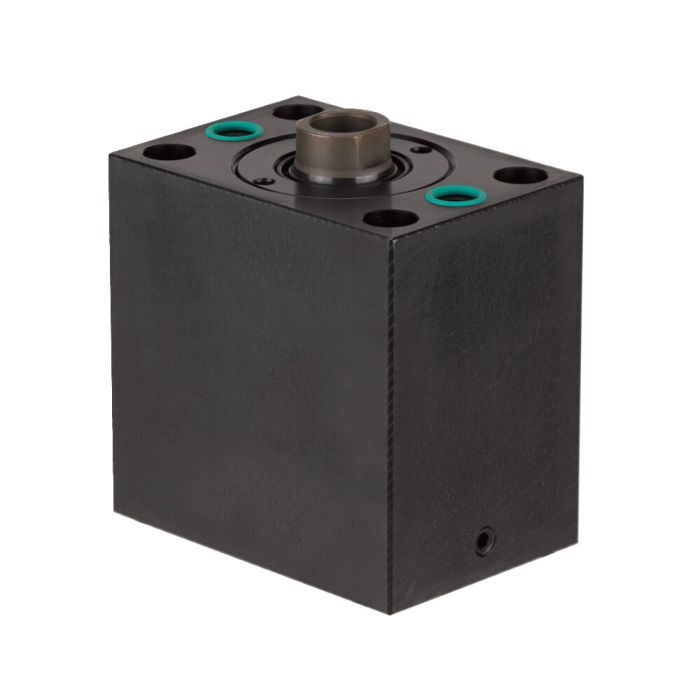

Vérin-bloc avec raccordement par joints toriques côté tige

Pression de service max. 500 bar, force de serrage max. 98 kN, course max. 50 mm, à double effet

N° de commande

334847

N° de commande	N° d'article	Force de poussée à 100 bars [kN]	Force de poussée à 500 bars [kN]	Force de traction à 100 bars [kN]	Force de traction à 500 bars [kN]	Course H [mm]	Vol. poussée [cm³]	Vol. traction [cm³]	Piston-Ø [mm]	Poids [g]
299339	6926D-32-30	8,0	40,0	4,9	24,5	25	20,0	12,2	32	1990
299487	6926D-20-30	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1220
328153	6926D-8-35	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
328179	6926D-12-35	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
328195	6926D-20-35	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
328211	6926D-50-35	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
328237	6926D-78-35	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
328252	6926D-125-30	31,1	155,5	18,6	93,0	30	93,5	55,8	63	7900
328278	6926D-125-31	31,1	155,5	18,6	93,0	63	196,0	117,0	63	9280
328294	6926D-125-35	31,1	155,5	18,6	93,0	100	311,0	186,0	63	14500
328393	6926D-12-31	3,1	15,5	1,6	8,0	50	15,5	10,0	20	1380
328419	6926D-50-31	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3590
334847	6926D-78-31	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5520
347575	6926D-20-31	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1800
349696	6926D-8-30	2,0	10,0	1,2	6,0	16	3,2	1,9	16	820
452821	6926D-32-31	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2630
454975	6926D-32-35	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
456160	6926D-50-30	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2760
461434	6926D-12-30	3,1	15,5	1,6	8,0	16	5,0	3,2	20	880
477554	6926D-8-31	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1330
489567	6926D-78-30	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4380

N° de commande	A	b	C	ØE	L	N x Prof.	Øp	Q	ØR x T	S	U	ØW	OR-1 Joint torique n° de réf.
299339	75	75	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
299487	65	64	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
328153	60	144	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
328179	60	148	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328195	65	144	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
328211	85	154	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
328237	100	165	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
328252	125	102	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328278	125	135	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328294	125	172	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328393	60	95	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328419	85	104	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
334847	100	115	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
347575	65	94	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
349696	60	56	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
452821	75	100	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
454975	75	150	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
456160	85	79	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
461434	60	61	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
477554	60	91	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
489567	100	90	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554

Détails

Description:
Corps de vérin en acier, bruni.
Piston et tige de piston en acier traité et rectifié. Joint double et joint racleur sur la tige de piston. Tige de piston avec taraudage. Alimentation hydraulique par forage.

Caractéristiques:
Montage universel pour outillages.
Chaque grandeur de vérin est disponible avec trois courses différentes.

Remarque:
Vitesse maximale de déplacement 0,5 m/s.
Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation.
Dimensions non tolérées selon DIN ISO 2768 moyennes.

Sur demande:
Dimensions spéciales sur demande.
