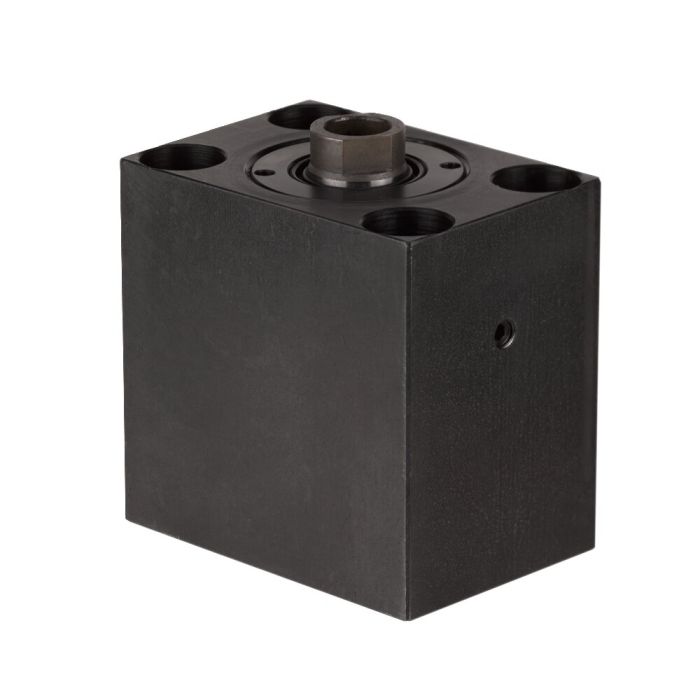

Vérin-bloc avec raccordement par joints toriques par le fond

Pression de service max. 500 bar, force de serrage max. 98 kN, course max. 100 mm, à double effet

N° de commande

328427

N° de commande	N° d'article	Force de poussée à 100 bars [kN]	Force de poussée à 500 bars [kN]	Force de traction à 100 bars [kN]	Force de traction à 500 bars [kN]	Course H [mm]	Vol. poussée [cm³]	Vol. traction [cm³]	Piston-Ø [mm]	Poids [g]
294884	6926D-78-20	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4380
298307	6926D-50-21	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3590
298497	6926D-32-21	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2630
298513	6926D-20-21	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1800
298521	6926D-12-20	3,1	15,5	1,6	8,0	16	5,0	3,2	20	880
319517	6926D-50-20	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2760
328138	6926D-125-25	31,1	155,5	18,6	93,0	100	311,0	186,0	63	14500
328286	6926D-8-21	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1330
328302	6926D-8-25	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
328328	6926D-12-25	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
328344	6926D-20-25	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
328369	6926D-32-25	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
328377	6926D-12-21	3,1	15,5	1,6	8,0	50	15,5	10,0	20	1380
328385	6926D-50-25	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
328401	6926D-78-21	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5520
328427	6926D-78-25	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
328443	6926D-125-20	31,1	155,5	18,6	93,0	30	93,5	55,8	63	7900
328468	6926D-125-21	31,1	155,5	18,6	93,0	63	196,0	117,0	63	9280
330522	6926D-20-20	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1220
442319	6926D-32-20	8,0	40,0	4,9	24,5	25	20,0	12,2	32	1990
454793	6926D-8-20	2,0	10,0	1,2	6,0	16	3,2	1,9	16	820

N° de commande	A	b	C	ØE	L	N x Prof.	Øp	Q	ØR x T	S	U	ØW	OR-1 Joint torique n° de réf.
294884	100	90	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
298307	85	104	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
298497	75	100	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
298513	65	94	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
298521	60	61	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
319517	85	79	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
328138	125	172	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328286	60	91	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
328302	60	144	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
328328	60	148	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328344	65	144	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
328369	75	150	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
328377	60	95	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328385	85	154	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
328401	100	115	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
328427	100	165	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
328443	125	102	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328468	125	135	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
330522	65	64	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
442319	75	75	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
454793	60	56	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969

Détails

Description:
Corps de vérin en acier, bruni.
Piston et tige de piston en acier traité et rectifié. Joint double et joint racleur sur la tige de piston. Tige de piston avec taraudage. Alimentation hydraulique par forage.

Caractéristiques:
Montage universel pour outillages.
Chaque grandeur de vérin est disponible avec trois courses différentes.

Remarque:
Vitesse maximale de déplacement 0,5 m/s.
Des vis de classe de résistance mécanique 12.9 doivent être utilisées pour la fixation.
Dimensions non tolérées selon DIN ISO 2768 moyennes.

Sur demande:
Dimensions spéciales sur demande.
