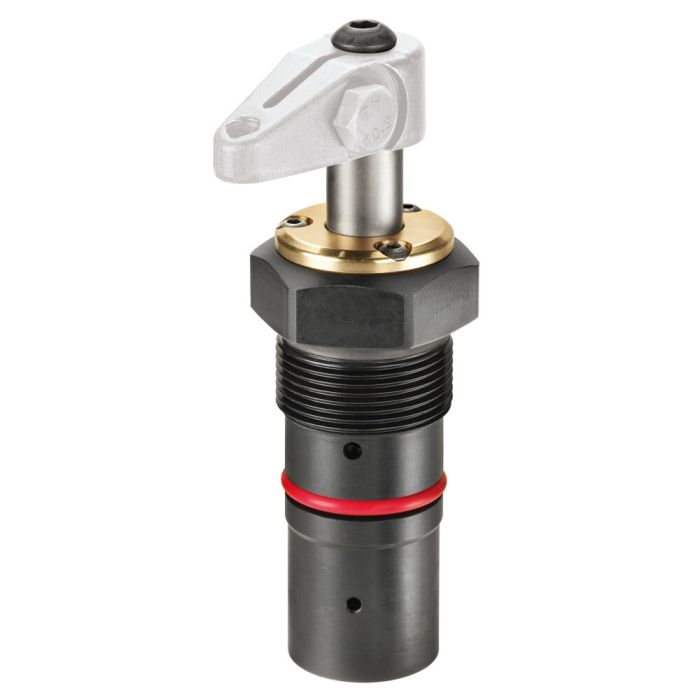

Vérin de serrage pivotant, cartouche à visser, exécution de précision

Description:
Corps de vérin en acier trempé et bruni. Tige de piston cémentée et chromée. Tige de piston avec taraudage. Joint racleur sur la tige de piston. Livré sans bras de serrage. Alimentation hydraulique par forage.

Utilisation:
Le vérin de serrage pivotant est monté dans des outillages de bridage où en particulier les pièces doivent être engagées par le haut tout en restant librement accessibles. Avec des brides spéciales (sur demande), il est possible de brider aussi des pièces de formes complexes.

Caractéristiques:
Le pivotement est assuré par trois glissières à billes, donc précision de positionnement, répétabilité, et durée de vie élevées.

Remarque:
La course du piston est guidée par des billes ; il est donc conseillé de respecter le débit volumétrique (Q) max. La longueur et le poids du bras de serrage doivent impérativement être respectés. Pour le montage des accessoires, ne pas exercer de contrainte sur le piston. Lors de la mise en service, veiller à une purge parfaite.

Sp = serrer, Lo = desserrer, terminaison de la réf. : -21 = à double effet, pivotement à droite / -22 = à double effet, pivotement à gauche

* Indications avec bras de serrage, standard
