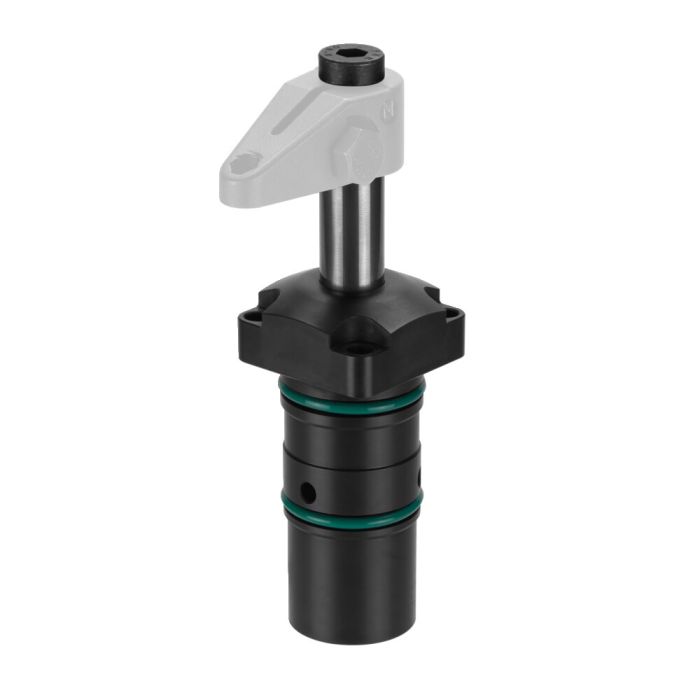

Vérin de serrage pivotant, cartouche flasque
Description:
Corps de vérin en acier trempé et bruni. Tige de piston trempée. Tige de piston avec filetage intérieur et positionnement du bras de serrage. Racleur sur la tige de piston. Bras de serrage non inclus. Alimentation hydraulique par forage.
Utilisation:
Le vérin de serrage pivotant est utilisé pour des dispositifs de bridage dans lesquels les pièces doivent être engagées par le haut tout en restant librement accessibles. Avec des brides spéciales (sur demande), il est possible de brider également des pièces de forme complexes.
Caractéristiques:
Le pivotement est assuré par trois glissières à billes, donc précision de positionnement, répétabilité, et durée de vie élevées.
Remarque:
La course du piston est guidée par des billes ; il est donc conseillé de respecter le débit volumétrique (Q) max. La longueur et le poids du bras de serrage doivent impérativement être respectés. Pour le montage des accessoires, ne pas exercer de contrainte sur le piston. Afin de compenser des différences de hauteur au niveau de la pièce à usiner, la trajectoire de serrage vertical doit se situer à 50 % de la course de serrage. Lors de la mise en service, veiller à une purge parfaite. En option, il est possible d'utiliser le clapet anti-retour avec étranglement N° 6916-12-01 (pour G1/8) ou 6916-12-04 (pour G1/4) pour l'étranglement de l'alimentation d'huile. Autres angles de pivotement disponibles sur demande.
Formule pour le calcul du moment d'inertie de masse total et du débit volumétrique :
Moment d'inertie de masse total Jges. [kgm²]
Moment d'inertie de masse du bras de serrage JH [kgm²]
Moment d'inertie de masse du piston JK [kgm²]
Masse du bras de serrage mH [kg]
Distance du centre de gravité Ls [m]
Jges. = JK + JH + mH x Ls² [kgm²]
Débit volumétrique Qmax. [cm³/s]
Plages volumétriques Vol.sp [cm³]
Temps de serrage min. autorisé tmin. aut. [s]
Qmax. = Vol.sp / tmin. aut. [cm³/s]
Les bras de serrage adaptés sont 6951-XX.
Sp = serrer, Lo = desserrer, terminaison de la réf. : -21 = à double effet, pivotement à droite / -22 = à double effet, pivotement à gauche
* Indications avec bras de serrage, standard
| N° de commande | 556955 |
|---|---|
| Force de serrage max. [kN] | 6 |
| Type de commande | Double effet |
| Course [mm] | 23 |
| Fixation | Cartouche flasque |
| Sens de rotation | Pivotant à gauche |
Contenu Pimcore de synoa_downloadsnk_downloads_tab_top
| Domaine | Langue | Nom de fichier | Type | Taille du fichier |
|---|
Contenu Pimcore de synoa_downloadsnk_downloads_tab_bottom
- Vérin de serrage pivotant, cartouche flasque Nr. 556954 Force de serrage max. 6 kN, max. course 23 mm, double effet, pivotement à droite
- Vérin de serrage pivotant, cartouche flasque Nr. 556956 Force de serrage max. 8 kN, max. course 24 mm, double effet, pivotement à droite
- Vérin de serrage pivotant, cartouche flasque Nr. 556957 Force de serrage max. 8 kN, max. course 24 mm, double effet, pivotement à gauche
- Vérin de serrage pivotant, cartouche flasque Nr. 556958 Force de serrage max. 15 kN, max. course 30 mm, double effet, pivotement à droite
- Vérin de serrage pivotant, cartouche flasque Nr. 556959 Force de serrage max. 15 kN, max. course 30 mm, double effet, pivotement à gauche
